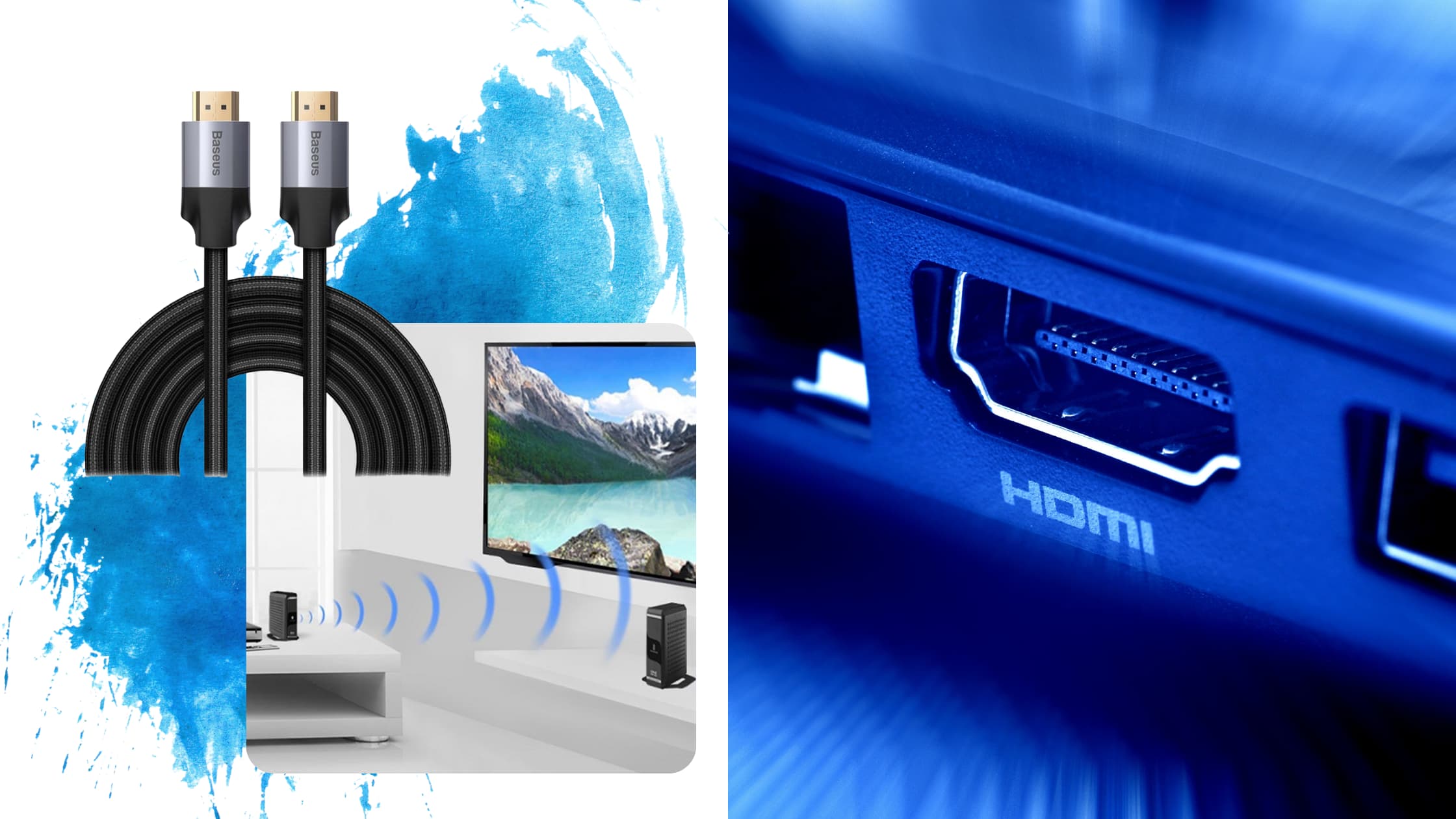

De HDMI-kabel is gekomen om veel van de kabels te vervangen die u bij uw oudere televisietoestellen zou hebben gezien. Met High-Definition Multimedia Interface (HDMI) kunt u twee HDMI-compatibele apparaten aansluiten om informatie, zoals video en audio, onderling te verzenden. Ze zijn de standaardkeuze onder high-definition tv’s (HDTV).
Dit type connector is in 2002 ontwikkeld met de bedoeling een achterwaarts compatibele audio-video (AV) connector voor Digital Visual Interface (DVI) te maken. Hitachi, Panasonic, Philips, Silicon Image, Sony, Thomson, RCA en Toshiba begonnen met de ontwikkeling van deze technologie en staan bekend als de oprichters.
De oprichters hebben op 25 oktober 2011 het HDMI Forum opgericht, dat nu dienst doet als centrum voor de ontwikkeling van de HDMI-specificatie. Er zijn steeds meer gadgets te zien die deze transmissie gebruiken. Er zijn verschillende soorten HDMI-aansluitingen. Ze worden nu echter allemaal gebruikt als vervanging voor analoge videostandaarden.
De DVI vereist geen licentie voor de interface van HDMI. Bedrijven moeten HDMI-licenties aanvragen via HDMI LLC om de technologie in hun producten te kunnen integreren. Dit komt omdat de HDMI-specificatie geen open standaard is.
Bedrijven betalen een vergoeding om HDMI-adoptie te worden, waardoor ze toegang krijgen tot veel rechten, maar het belangrijkste is dat ze toegang krijgen tot de conformiteitstestspecificatie (CTS). De CTS is van vitaal belang voor naleving en certificering voor alle HDMI-compatibele producten die legaal worden verkocht.
In deze blogpost leer je alles over HDMI-kabels en hun functionaliteit. Gewapend met deze informatie kun je de beste ervaringen uit je digitale gadgets halen!
Wat is een HDMI Interface?
Met HDMI kunt u digitale video met hoge resolutie verzenden, met geluid van bioscoopkwaliteit en apparaatopdrachten. In tegenstelling tot oudere AV-kabels, zoals composietkabels die de audio- en videosignalen in afzonderlijke lijnen scheiden, gebruikt HDMI een enkele kabel om het signaal door de connector te leiden.
Wat is een HDMI-connector?
HDMI-connectoren zijn de uiteinden en de poorten waarmee de kabel twee afzonderlijke apparaten verbindt. Ze zijn van het type mannelijk en vrouwelijk. Meestal bevinden de mannelijke connectoren zich aan de uiteinden van de kabel, terwijl vrouwelijke connectoren verzonken in de apparaten kunnen worden gevonden als de poorten.
Het omgekeerde is echter ook te zien in sommige toepassingen met beschermde mannelijke uiteinden in apparaten. De positionering van de connectoren is gedaan om kortsluiting te voorkomen door onbedoelde kortsluiting door een extern metalen voorwerp.
Hoeveel verschillende HDMI-connectoren zijn er?
Ook al zijn er vijf HDMI-connectortypes; de maten Standaardconnector, Miniconnector en Microconnector zijn de meest voorkomende. De volgende tabel geeft een overzicht van de verschillende connectortypes.
Connector Type | Specificatie | Kenmerken |
Standaard(Type A) | HDMI 1.0 | • De mannelijke connector (stekker) buitenafmetingen: 13,9 mm × 4,45 mm. • Vrouwelijke connector (contactdoos) binnenafmetingen: 14 mm × 4,55 mm. • Wordt geleverd met een 19-pins configuratie. • Ondersteunt alle SDTV-, EDTV-, HDTV-, UHD- en 4K-modi. • Elektrische compatibiliteit met single-link DVI-D. |
Dual Link(Type B) | HDMI 1.0 | • Vanaf augustus 2021 wordt het in geen enkel product gebruikt. • Afmetingen Dual Link HDMI-connector: 21,2 mm × 4,45 mm. • Wordt geleverd met een 29-pins configuratie, met zes differentiële paren in plaats van drie. • Ondersteunt beeldschermen met een zeer hoge resolutie, zoals WQUXGA (3840×2400). • Elektrische compatibiliteit met dual-link DVI-D. |
Mini(Type C) | HDMI 1.3 | • Afmetingen mini-HDMI-connector: 10,42 mm × 2,42 mm. • Wordt geleverd met een 19-pins configuratie. • Ondersteunt draagbare apparaten zoals DSLR-camera’s, camcorders, grotere tablets en satellietnavigatiesystemen. • Alle positieve signalen van de differentiële paren worden verwisseld met hun corresponderende schildo DDC/CEC Aarde toegewezen aan pin 13 in plaats van pin 17.o CEC toegewezen aan pin 14 in plaats van pin 13.o De gereserveerde pin is 17 in plaats van pin 14. |

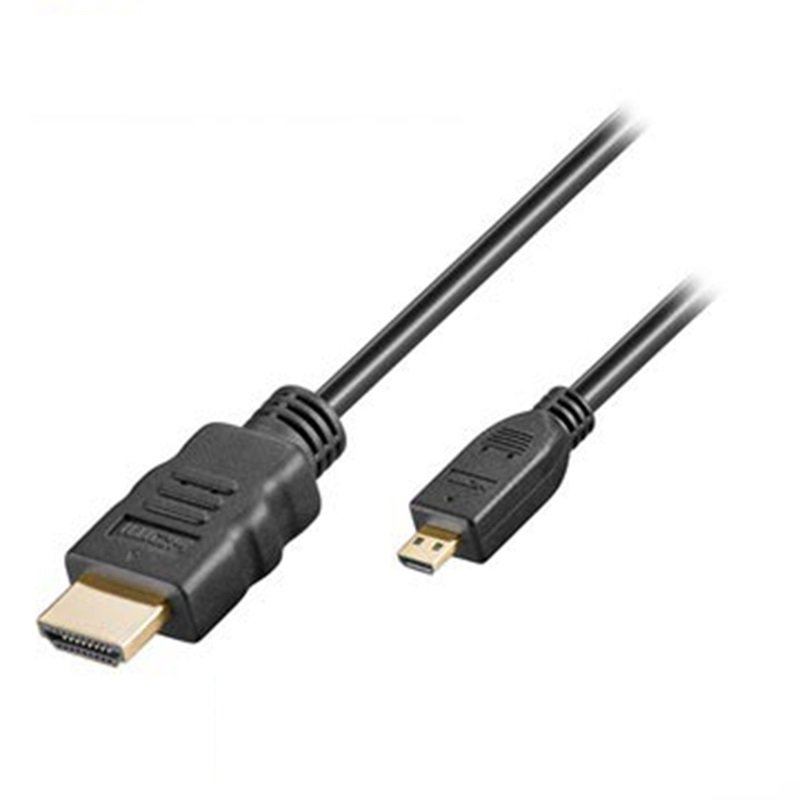

Micro(Type D) | HDMI 1.4 | • Afmetingen micro HDMI-connector: 5,83 mm × 2,20 mm. • Ondersteunt kleine en draagbare apparaten zoals mobiele telefoons. • Wordt geleverd met een 19-polige configuratie met een andere pintoewijzing dan type A en C. |
Automotive verbindingssysteem (Type E) | HDMI 1.4 | • Wordt geleverd met een 19-pins configuratie die speciaal is ontworpen voor autosystemen. • Het vergrendelingslipje zorgt ervoor dat de kabel niet los kan trillen. • De schaal helpt voorkomen dat vocht en vuil de signalen verstoren. • Via een relaisconnector kunnen standaard consumentenkabels worden aangesloten. |
Hoeveel Types aan HDMI Kabels bestaan er?
In het algemeen kunnen HDMI-kabels worden ingedeeld in standaard-, high-speed en ultra-high-speed HDMI-kabels. De eerste twee zijn verder onderverdeeld op basis van Ethernet- en Automotive-toepassingen.
Kabel Type | Resolutie | Bandbreedte | Kenmerken |
Standaard(Categorie 1) | 1080i of 720p | 4.95Gb/s | • Ontworpen voor gewone HDTV-uitzendingen, kabel-, satelliet-tv en sommige oudere toepassingen. • Heeft een lagere bandbreedtecapaciteit. • Geoptimaliseerd voor HDMI-versies 1.0 tot 1.2a. • Als bij een kabel het type niet wordt vermeld, is het hoogstwaarschijnlijk een standaard HDMI-kabel. |
Standaard met Ethernet | 1080i of 720p, en en een HDMI Ethernet Kanaal | 4.95Gb/s | • Zelfde mogelijkheden als standaard. • Wordt geleverd met een speciaal Ethernet-kanaal. • Beide HDMI-aangesloten apparaten moeten Ethernet Channel hebben ingeschakeld. |
Standaard Automotive | 1080i of 720p | 4.95Gb/s | • Dezelfde mogelijkheden als standaardkabels. • Ontworpen om draagbare dvd-spelers of dvd-spelers in de auto en andere apparaten aan te sluiten op videoschermen in de auto. • Wordt geleverd met een beschermende behuizing om interferentie van andere elektrische systemen en bedrading van auto’s te onderdrukken. |
Hoge-Snelheid(Category 2) | 1080p4K @ 30Hz | 10.2Gb/s | • Ontworpen om hogere videoresoluties aan te kunnen en ondersteuning te bieden voor 3D en Deep Colour. • Heeft een hogere bandbreedtecapaciteit dan standaardkabels. • Geoptimaliseerd voor HDMI-versies 1.3 tot 1.4a |
Hoge-Snelheid met Ethernet | 1080p of 4K @ 30Hz, en een HDMI Ethernet kanaal | 10.2Gb/s | • Dezelfde mogelijkheden als hogesnelheidskabels. • Wordt geleverd met een speciaal Ethernet-kanaal. • Voorkeur voor netwerktoepassingen voor apparaten. • Beide HDMI-aangesloten apparaten moeten Ethernet Channel hebben ingeschakeld. |
Hoge-Snelheid Automotive | 1080p4K @ 30Hz | 10.2Gb/s | • Dezelfde mogelijkheden als hogesnelheidskabels. • Ontworpen om draagbare dvd-spelers of dvd-spelers in de auto en andere apparaten aan te sluiten op videoschermen in de auto. • Wordt geleverd met een beschermende behuizing om interferentie van andere elektrische systemen en bedrading van auto’s te onderdrukken. |
Premium Hoge-Snelheid(Categorie 3) | 4K @ 60Hz | 18Gb/s | • Wordt gebruikt voor betrouwbare overdracht van video met 4K/UltraHD-resolutie, inclusief 4K/60 Hz, HDR en uitgebreid kleurbereik. • Geoptimaliseerd voor HDMI-versies 2.0/a/b. • Gecertificeerd door het Premium HDMI Cable Certification Program. |
Ultra-Hoge-Snelheid(Categorie 3) | 8K @ 60Hz4K @ 120Hz | 48Gb/s | • Ondersteunt alle mogelijkheden van eerdere kabels met toegevoegde ondersteuning voor 8K met HDR- en 10k-resolutie. • Geoptimaliseerd voor HDMI-versie 2.1 en volledig achterwaarts compatibel. • Minder gevoelig voor EMI (elektromagnetische interferentie) veroorzaakt door sommige draadloze apparaten. |
Wat moet je weten over HDMI kabels?
Voor moderne apparaten, zoals uw ULTRA HD-televisies, is HDMI de primaire kabel voor gegevensoverdracht. Deze kabels kunnen ook worden geleverd met extra functies die de algehele kwaliteit van de overdracht verbeteren. Deze kabels kunnen bidirectioneel of directioneel zijn.
Bidirectionele kabel

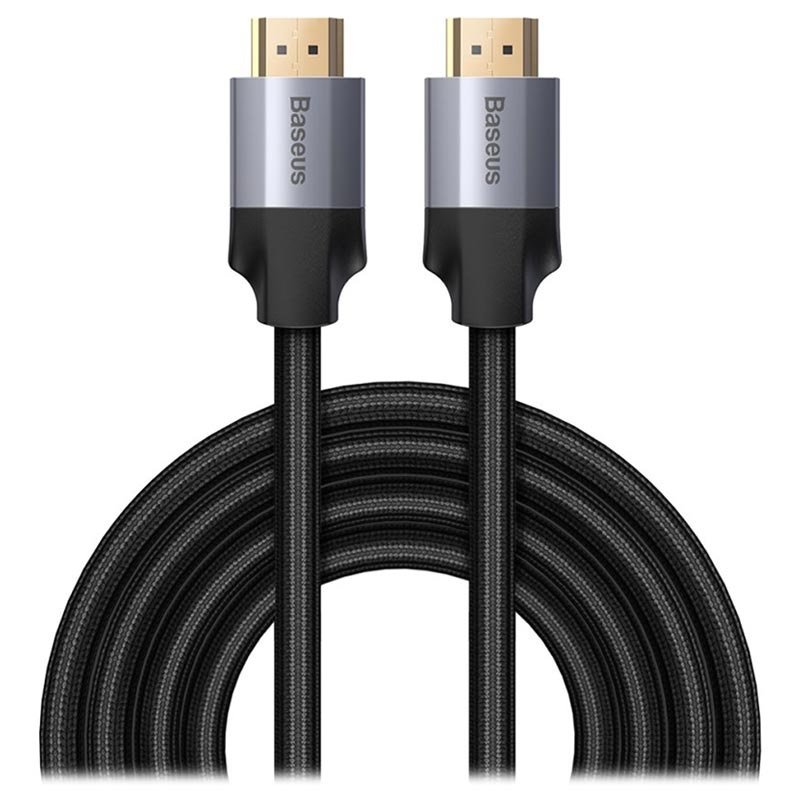

Passieve HDMI-kabel: de meeste HDMI-kabels die worden gebruikt, zijn passieve kabels waarmee informatie in beide richtingen kan worden overgedragen. U kunt dus beide uiteinden aansluiten op een HDMI-ingang of -uitgang. Met deze kabels kunt u stabiele verbindingen tot 4,5 meter verwachten.
Directionele kabels
Actieve (versterkte) HDMI-kabel: langere HDMI-kabels vereisen een extra boost voor een betrouwbare signaaloverdracht. Dit kan worden bereikt met behulp van een actieve HDMI-kabel die wordt geleverd met een versterkingscircuit dat in één verbindingskop is ingebouwd.
Hoewel deze kabels werken met interne voeding, kunnen sommige worden geleverd met USB-voedingskabels of voedingskabels voor de AC-adapter.

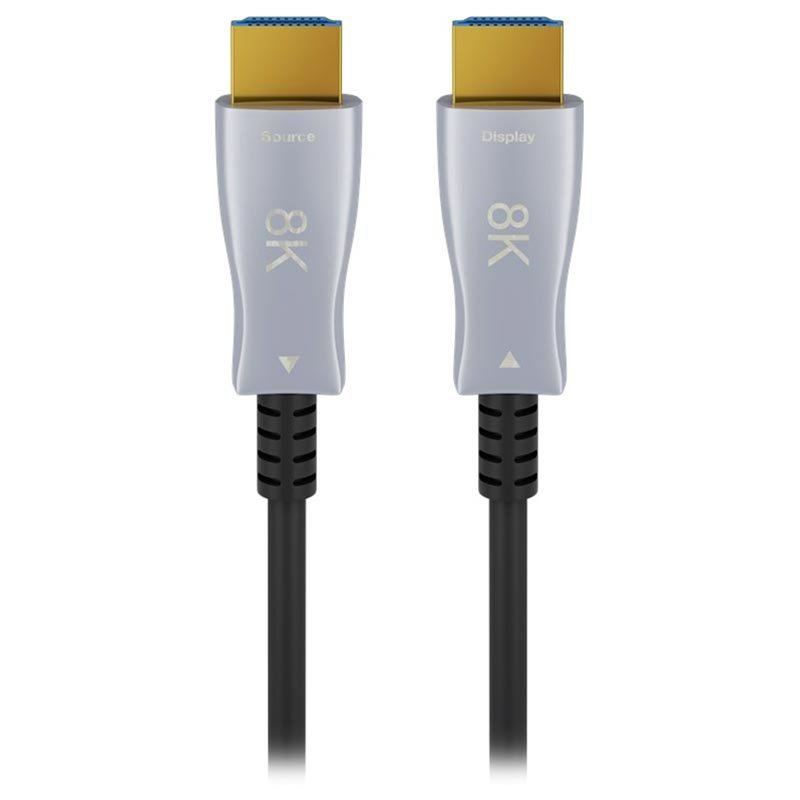

Optische HDMI-kabel
Deze HDMI-kabels gebruiken glasvezelkabels om video- en audiosignalen over te brengen. Deze zijn erg dun en zijn kabels voor het betrouwbaar overbrengen van signalen over langere afstanden zonder externe voeding.
Wat zijn de HDMI-specificaties?
De nummers op de HDMI zijn specificaties die de protocollen, signalen, elektrische interfaces en mechanische vereisten beschrijven. Sinds de conceptie in 2002 heeft de HDMI vele upgrades ondergaan voor een betere audio- en videotransmissie.
Het jaar 2002: HDMI 1.0
• Maximale resolutie verversingsfrequenties: 1080p bij 60 frames per seconde (UXGA).
• 8 ongecomprimeerde audiokanalen van 192 kHz/24-bit (PCM).
• Maximale overdrachtssnelheid: tot 4,95 Gbps.
• Blu-ray-video en audio.
Het jaar 2005: HDMI 1.1/1.2
• Ondersteunt dvd-audio en 1-bits audio met de HDMI 1.1- en HDMI 1.2-specificaties.
• HDMI 1.2 heeft expliciete ondersteuning toegevoegd voor YCbCr-kleurruimte en laagspanningsbronnen met PCI Express.
• Volledig gespecificeerde Consumer Electronic Control (CEC)-functies, opdrachtensets en CEC-conformiteitstests voor HDMI 1.2a.
• Maximale resolutie van 1440p bij 30Hz met dezelfde snelheid als de HDMI 1.0
• HDMI Standard-connector voor pc-toepassingen werd geïntroduceerd.
Het jaar 2006: HDMI 1.3/1.3a
- Maximale resolutie verversingsfrequenties van 4K @ 60Hz met een verbeterde snelheid van 10Gbps.
- Mini HDMI-aansluitingen werden geïntroduceerd voor gebruik met draagbare apparaten zoals camcorders.
- Verhoogde kleurdiepte tot 10-bits, 12-bits of 16-bits per kanaal.
- Ondersteuning voor xvYCC-kleurruimte, Dolby TrueHD en DTS-HD Master Audio-indelingen.
Het jaar 2009: HDMI 1.4/1.4a
• Introductie van een Audio Return Channel (ARC) en 3D Over HDMI.
• Geïntroduceerd Micro HDMI-connector
• Maximale resolutie van 4K bij 60 frames per seconde naast 3840 x 2160 bij 30 Hz en 4096 x 2160 bij 24 Hz en een snelheid van 10,2 Gbps.
• Introductie van HDMI Ethernet Channel (HEC) dat een 100Mb/s Ethernet-verbinding tussen apparaten mogelijk maakt.
- Ondersteuning voor audio-retourkanaal (ARC).
Het jaar 2013: HDMI 2.0
• Ook bekend als de HDMI Ultra-High Definition (UHD
• De maximale snelheid van 18 Gbps met resolutieverversingsfrequenties van maximaal 4k bij 60 Hz.
• Ondersteunt 32 audiokanalen en een ultrabrede 21:9 bioscoopbeeldverhouding.
• Ondersteunt 8b/10b signaalcodering en High Dynamic Range (HDR) video met statische metadata.
Het jaar 2017: HDMI 2.1
• Ondersteuning voor hogere resoluties en hogere verversingsfrequenties, waaronder 4K bij 120Hz en 8K bij 120Hz.
• De maximale bandbreedte tot 48Gbps.
• Ondersteunt Dynamic HDR, Display Stream Compression (DSC) 1.2a en verbeterd Audio Return Channel (eARC).
• Volledig achterwaarts compatibel.
Veelgestelde vragen over HDMI Kabels
Hier beantwoorden we enkele veelgestelde vragen over HDMI-kabels en gezocht.
Wat zijn de verschillende formaten van HDMI-connectoren? Ik heb geen ruimte om mijn HDMI-kabel rechtstreeks aan te sluiten, wat moet ik doen?
De standaard HDMI-kabel heeft een mannelijke connector aan beide uiteinden van de kabel. Hoewel dit in de meeste situaties comfortabel gebruik biedt, kan het moeilijk zijn om te gebruiken waar de ruimte beperkt is.
In situaties waarbij er doorbuiging van de kabel kan optreden, kun je kiezen voor een haakse HDMI-connector. Deze connectoren zijn ideaal wanneer de apparaten te dicht bij muren of andere niet-verplaatsbare objecten staan, of wanneer de normale kabel scherp moet worden gebogen.
Als alternatief kunt u ook haakse adapters vinden. Ze zijn echter geen ideale keuze omdat ze de bekabeling verder vergroten en mogelijk niet zo veilig zijn.
Hoeveel soorten HDMI-poorten zijn er?
HDMI-verbinding tussen twee apparaten gebeurt via de poorten en de bijbehorende kabels. Zoals eerder vermeld zijn er 5 soorten connectoren; daarom zijn er 5 soorten HDMI-poorten. De overgrote meerderheid van de apparaten is echter te zien met Standard, Mini en Micro ports.
Wat is de alternatieve HDMI-modus? Hoe verbind je HDMI-kabels van telefoon naar tv?
Wanneer u uw mobiel, laptop of zelfs een tablet als bron wilt aansluiten op een HDMI-apparaat, kunt u kiezen voor de HDMI Alt Mode. Met deze USB Type-C naar HDMI-kabel kunt u de omkeerbare USB-C-connector gebruiken met alle native HDMI-connectoren.
Deze kabelverbinding ondersteunt alle functies van HDMI 1.4b, waaronder:
- Resoluties tot 4K
- Surroundgeluid
- Audio-retourkanaal (ARC)
- 3D (4K en HD)
- HDMI Ethernet-kanaal (HEC)
- Controle consumentenelektronica (CEC)
- Bescherming van digitale inhoud met hoge bandbreedte (HDCP 1.4 en HDCP 2.2)

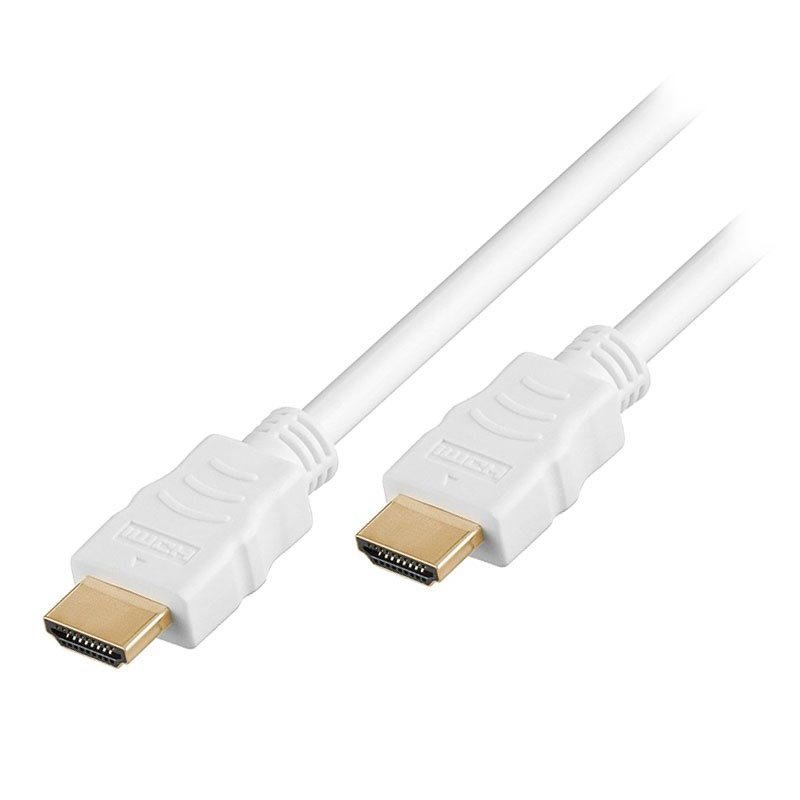

Waarom zijn sommige HDMI-aansluitingen goudkleurig? Zijn gouden connectoren beter dan de standaard HDMI-connectoren?
Hoewel de meest voorkomende kleur voor de connector zilver is, zul je merken dat sommige merken voor goud kiezen.
De gouden coating is bedoeld om oxidatie van de connector te voorkomen. Het goudgehalte is echter vrij laag en de coating is niet nodig tenzij de kabel in een vochtige en vochtige omgeving wordt gebruikt.
Kun je HDMI combineren met niet-HDMI-aansluitingen? Verschillende HDMI-aansluitingen aansluiten
HDMI-adapters of kabels kunnen worden gebruikt om verbindingen te maken tussen HDMI-connectoren van verschillende typen en zelfs andere niet-HDMI-interfaces. Deze bieden u de mogelijkheid om aan beide kanten te genieten van consistente HDMI-mogelijkheden.
Hoe kan ik meerdere gameconsoles op mijn tv aansluiten? Hoe sluit ik meerdere apparaten aan op één HDMI-poort?
HDMI-schakelaars kunnen worden gebruikt om meerdere HDMI-connectoren op één HDMI-poort aan te sluiten. Deze gadgets hebben meerdere invoerpoorten en een enkele uitvoer naar een beeldscherm. Deze zijn ook te vinden bij afstandsbedieningen om te schakelen tussen de verschillende ingangen.
Evenzo, wanneer u op meerdere schermen van een enkel bronapparaat wilt weergeven, kunt u een HDMI-splitter gebruiken om dit te doen. Je kunt meer lezen in onze blogpost over het aansluiten van oude gameconsoles met een HDMI-kabel.
Hoe HDMI-connectoren schoon te maken. Kan stof de prestaties van HDMI-kabels beïnvloeden?
Stof, vuil of roet kunnen ongewenste factoren in uw verbindingen introduceren. Hierdoor kunnen de kabels niet zo efficiënt werken als zou moeten. Volg deze stappen om uw kabels en connectoren schoon te krijgen:
• Koppel de kabel los van alle apparaten.
• Als de pinnen verbogen lijken, gebruikt u een pincet om ze voorzichtig opnieuw uit te lijnen.
• U kunt het pincet ook gebruiken om vuil eruit te halen.
• Gebruik een zachte borstel en een zachte pluisvrije microvezeldoek om de connectoren schoon te vegen.
• Gebruik perslucht om vuil uit de connectoren te blazen.
Gebruik voor hardnekkig vuil en roet isopropyloplossing of geschikte reinigingsmiddelen. Zorg ervoor dat uw apparaten volledig zijn uitgeschakeld en niet zijn aangesloten op een voedingsbron. Dompel een oordopje in de oplossing en veeg de connectoren schoon. Een tandenstoker kan ook worden gebruikt om vuil van moeilijk bereikbare plaatsen te verwijderen.
Veeg de connectoren af met een pluisvrije microvezeldoek en zorg ervoor dat alle gebieden volledig droog zijn voordat u deze gebruikt.

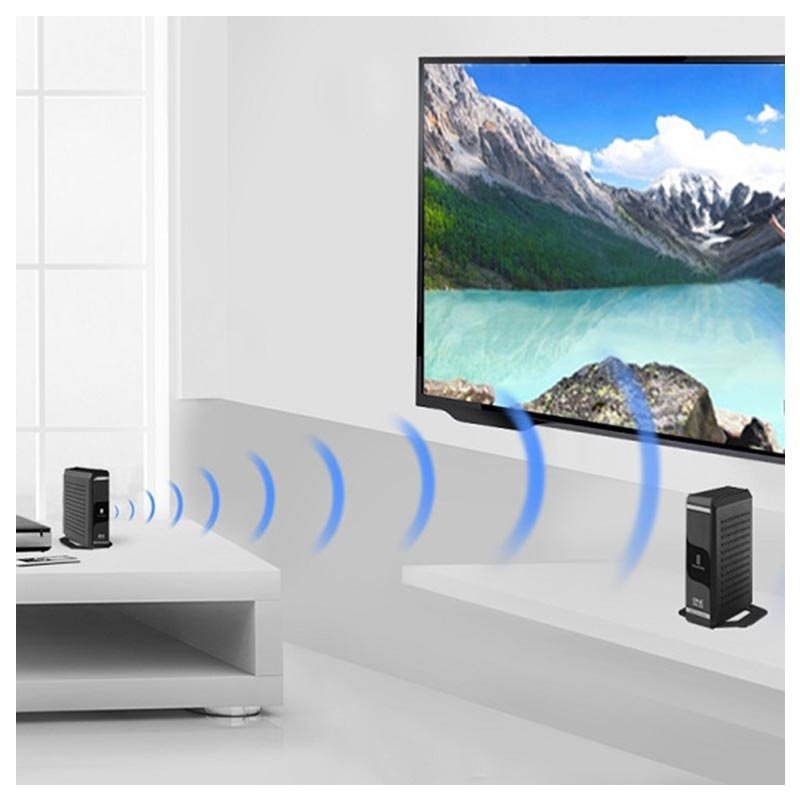

Wat zijn draadloze HDMI-connectoren? Een draadloze HDMI-connector gebruiken
Draadloze HDMI is een prima alternatief als je niet van een wirwar aan kabels houdt. Deze zijn ook ideaal voor set-up boxes, maar niet zozeer voor gameconsoles, omdat ze een beetje vertraging introduceren.
Deze connectoren worden per paar geleverd; de ene wordt aangesloten op de bron en de andere op de uitgang. Deze zenden uit via microgolffrequentie. Sommige draadloze connectoren worden geleverd met ingebouwde IR-zenders waarmee u tv-afstandsbedieningen kunt gebruiken om apparaten te bedienen.
Aan het einde van de HDMI-lijn: waar moet ik op letten bij het kopen van een HDMI-kabel?
- Voordat we kunnen concluderen, zijn hier een paar dingen die u moet onthouden voordat u een HDMI-kabel koopt.
- Zorg ervoor dat uw HDMI-kabel de juiste connectoren heeft om apparaten aan te sluiten.
- Houd bij de aankoop rekening met de lengte van de kabel. Zorg ervoor dat de lengte geschikt is voor gebruik en het verplaatsen van de onderdelen niet bemoeilijkt.
- Zoek naar het officiële certificeringslogo om er zeker van te zijn dat u krijgt waar u voor betaalt. Het is onwaarschijnlijk dat goedkope kabels de kwaliteit en duurzaamheid bieden van gecertificeerde kabels. Aan de andere kant is een duur prijskaartje geen garantie voor kwaliteit. Koop altijd bij betrouwbare bronnen.
- Een 4k-videoprojector of een Ultra HD Blu-ray-speler zullen profiteren van een hoogwaardige high-speed kabel. Zorg ervoor dat uw HDMI-kabels de mogelijkheden van uw apparaat ondersteunen.
Weet meer!
We hopen dat ons bericht je heeft geholpen om meer te weten te komen over HDMI en hoe je het kunt gebruiken om je audio-video-ervaringen te verbeteren. Bent u op zoek naar meer kabels en adapters of wilt u gewoon antwoord op uw vragen hierover, neem dan contact met ons op!
