In het dagelijks leven worden uw smartphones en andere dagelijks gebruikte gadgets blootgesteld aan allerlei elementen. Een work-out met je favoriete koptelefoon, het is ze tegen zweetschade. Ga je kamperen en off-the-grid? Je hebt waarschijnlijk een powerbank bij je die bestand is tegen elk weertype.
De meeste elektrische functies van uw apparaten zijn ingesloten in een of andere vorm van een behuizing. Deze omhulsels helpen het binnendringen van vreemde voorwerpen, zoals stof en vocht, te voorkomen. Bovendien zorgen de behuizingen ervoor dat u uzelf niet per ongeluk verwondt aan de interne bewegende delen of bedrading, terwijl ze ook worden beschermd tegen externe elementen.
Hoewel visuele inspectie u slechts een oppervlakkig beeld geeft van de beschermende mogelijkheden, zijn certificeringen en industrienormen de juiste keuze als u zekerheid nodig heeft. U bent misschien producten tegengekomen zoals smartwatches en Bluetooth-luidsprekers die opscheppen over hun IP-certificeringen. Deze codes gaan vaak gepaard met woorden en zinnen als waterbestendig, stof- en spatwaterdicht en tot 30 minuten onderdompelingsbestendig tot 1 meter.
Voor een leek betekenen de IP-codes of classificaties niet meer dan wat in de productbeschrijving staat. Een waterdicht hoesje kan echter binnen een bepaalde periode tot een bepaalde limiet waterbestendig zijn. Uw draadloze oortelefoons die beloven waterbestendig te zijn met hun IP-56, zouden tegen u kunnen liegen over hun certificering.
Om de juiste beslissing te nemen en uzelf te beschermen tegen goedkope, namaakproducten, is kennis en begrip van deze codes en beoordelingen vereist. De IP-codes zijn internationale normen met wereldwijde acceptatie voor de mate van bescherming die wordt geboden door de behuizingen of behuizingen van uw elektronische apparaten.
In dit artikel leert u wat de IP-codes en classificaties betekenen en hoe u een nep-IP-classificatie kunt onderscheiden van een echte. U leert ook over de tests die uw apparaat heeft ondergaan om de classificatie voor bescherming tegen binnendringend water te ontvangen.
Wat is de Internationale Elektrotechnische Commissie?
Certificeringen en productnormen stellen u in staat om met vertrouwen de juiste aankoop te doen. De International Electrotechnical Commission (IEC) is zo’n organisatie die een breed scala aan technologische internationale normen bestrijkt.
Het is een non-profit en niet-gouvernementele organisatie die verantwoordelijk is voor het vaststellen van internationale normen voor elektrische technologieën. Ze bereiden en publiceren internationale normen voor elektrotechnologie, een verzamelnaam voor alle elektrische, elektronische en aanverwante technologieën.
Het IEC werd opgericht in Londen en verhuisde uiteindelijk in 1948 naar Genève, waar het zijn huidige hoofdkantoor heeft gevestigd. Deze internationale standaardcommissie heeft ook haar centra over de hele wereld, waaronder de Verenigde Staten van Amerika in de stad Boston, Singapore en Brazilië.
Hun eerste publicatie, in het jaar 1938, had tot doel de terminologie met betrekking tot elektrische, elektronische en aanverwante technologieën te verenigen. Dit internationale vocabulaire werd in meerdere talen gepubliceerd. De International Electrotechnical Vocabulary, samen met de online versie, bekend als de Electropedia, blijft van groot belang voor de elektrische en elektronische industrie.
De International Electrotechnical Commission werkt ook nauw samen met de International Organization for Standardization (ISO) en de International Telecommunication Union (ITU).
Wat zijn Ingress Protection Ratings of codes?
De Ingress Protection- of IP-classificaties en codes zijn een classificatiesysteem dat is gepubliceerd door de International Electrotechnical Commission onder IEC-norm 60529. Deze classificatie is een maatstaf voor de mate van bescherming die een hoesje of een behuizing biedt tegen het binnendringen van vreemde voorwerpen of items erin.
De IEC-norm 60529 is een internationale norm, terwijl de EN 60529 de Britse norm is. IP-classificaties zijn gecategoriseerd om u te informeren over het beschermingsniveau van uw apparaten tegen de schadelijke effecten van vreemde voorwerpen, vuil en vocht.
De IP-codes interpreteren: de classificatiesyntaxis doorbreken
Voordat we bij de IP-classificatiekaart komen, is het belangrijk om de elementen van de IP-codes te begrijpen en waar ze voor staan.
Een IP-code bestaat uit vijf elementen, waarvan er twee optioneel zijn. De volgende tabel geeft u een snel overzicht van wat elk onderdeel betekent.
IP | Eerste Cijfer | Tweede Cijfer | Aanvullend Karakter | Aanvullend karakter |
Internationale bescherming/Ingress Protection (Verplicht) | Nummers 0 tot 6, of de letter X(Verplicht) | Nummers 0 tot 8, of de letter X(Verplicht) | Letters A, B, C of D(Optioneel) | Letters H, M, S of W(Optioneel) |
De IP-codes worden altijd geschreven waarbij de eerste twee tekens IP zijn, onmiddellijk gevolgd door twee cijfers en optioneel twee optionele letters. De code zal nooit koppeltekens of andere leestekens bevatten. Dit is een manier om te weten of uw gadget of apparaat de juiste tests heeft ondergaan om de IP-certificeringen te krijgen.
Hier is een overzicht van wat elk deel van de code vertegenwoordigt.
• Eerste cijfer: Het cijfer direct na IP staat voor het beschermingsniveau tegen het binnendringen van vaste stoffen en toegang tot gevaarlijke delen door personen. Het kan alleen tussen de cijfers 0 en 6 staan. Een X wordt geplaatst als er geen informatie beschikbaar is.
• Tweede cijfer: het tweede cijfer geeft informatie over de bescherming tegen het binnendringen van water. Het kan alleen tussen de cijfers 0 en 8 staan. Een X wordt geplaatst als er geen informatie beschikbaar is. Het cijfer 9 wordt ook gebruikt voor behuizingen die bestand zijn tegen hoge druk en hoge temperaturen.
• Extra letter: De eerste letter na de cijfers bepaalt de bescherming van een persoon tegen toegang tot gevaarlijke delen. Het is een optionele beoordeling en gebruikt alleen de letters A, B, C of D.
• Aanvullende letter: De laatste letter is nog een andere optionele beoordeling. Het informeert over de bescherming van apparatuur tegen specifieke bedreigingen. Hiervoor worden alleen de letters H, M, S of W gebruikt.
Een hoger cijfer of letter betekent een hogere bescherming. Het betekent ook dat de behuizing of het apparaat met een hogere IP-classificatie meestal voldoet aan de lagere beschermingsklassen. De letters worden meestal niet gebruikt voor kleinere gadgets zoals je smartphones en smartwatches.
IP-classificatiesysteem: een gedetailleerde kijk op de IP-classificatie
In dit gedeelte geven we u een gedetailleerde beschrijving van wat elk deel van de IP-code of classificatie betekent. Dit inzicht helpt u de IP-classificatie te gebruiken om een weloverwogen aankoop te doen de volgende keer dat u een gadget nodig heeft dat past bij uw levensstijl.
Eerste cijfer: niveau van bescherming tegen binnendringen van vreemde lichamen
Letter of Cijfer | Bescherming van het apparaat tegen het binnendringen van vreemde vaste voorwerpen | Bescherming van personen tegen toegang tot:Gevaarlijke onderdelen |
X | Niet verplicht | Niet verplicht |
0 | Niet beschermd | Niet beschermd |
1 | Beschermd tegen objecten met een diameter groter dan of gelijk aan 50 mm | Gevaarlijke onderdelen zijn niet met de hand bereikbaar; echter geen bescherming tegen opzettelijk contact met het lichaam |
2 | Beschermd tegen voorwerpen met een diameter groter dan of gelijk aan 12,5 mm | Gevaarlijke onderdelen zijn niet toegankelijk voor vingers of voorwerpen van vergelijkbare grootte |
3 | Beschermd tegen voorwerpen met een diameter groter dan of gelijk aan 2,5 mm | Gevaarlijke onderdelen zijn niet toegankelijk met draden of gereedschap van de genoemde maat |
4 | Beschermd tegen objecten met een diameter groter dan of gelijk aan 1,0 mm | Gevaarlijke delen zijn niet toegankelijk voor draden, schroeven en grote mieren / kleine insecten van de genoemde grootte |
5 | Bescherming tegen stof zolang de blootstelling niet te groot is large | Gevaarlijke delen zijn niet toegankelijk voor draden, schroeven en grote mieren / kleine insecten van de genoemde grootte |
6 | Stofdichte bescherming | Gevaarlijke delen zijn niet toegankelijk voor draden, schroeven en grote mieren / kleine insecten van de genoemde grootte |
Tweede cijfer: Niveau van bescherming tegen vocht
Letter of Cijfer | Bescherming van het apparaat tegen het binnendringen van waterMet schadelijke gevolgen | Test Uitgevoerd |
X | Niet verplicht | Niet verplicht |
0 | Niet beschermd | Niet verplicht |
1 | Beschermd tegen verticaal vallend druppelend water wanneer rechtop gemonteerd | Getest gedurende 10 minuten met water dat overeenkomt met een regenval van 1 mm per minuut |
2 | Beschermd tegen druppelend water bij een kanteling van 15 graden in alle vier de standen | Elke positie wordt getest met een kanteling van 2,5 minuten met water dat overeenkomt met een regenval van 3 mm per minuut |
3 | Beschermd tegen opspattend water tot 60 graden vanuit verticale positie | Het apparaat is getest met een sproeikop die water sproeit met 1 minuut per vierkante meter water gedurende minimaal 5 minuten. Er zijn ook aanvullende tests uitgevoerd met een oscillerende buis gedurende 10 minuten |
4 | Beschermd tegen opspattend water uit elke richting | Getest gedurende 10 minuten met opspattend water uit alle richtingen |
5 | Beschermd tegen waterstralen uit een mondstuk van 6,3 mm | Getest met waterstralen die 12,5 liter water per minuut, 1 minuut per vierkante meter spuiten en ook bij een druk van 30 kPa vanaf 3 meter |
6 | Beschermd tegen krachtige waterstralen uit een mondstuk van 12,5 mm | Getest met waterstralen die 100 liter water per minuut, 1 minuut per vierkante meter spuiten en ook bij een druk van 100 kPa vanaf 3 meter |
7 | Beschermd tegen onderdompeling tot een diepte van 1m | Apparaat 30 minuten ondergedompeld op 1 m diepte |
8 | Beschermd tegen onderdompeling voor diepten van 1 m of meer | Fabrikant specifiek testen |
Aanvullende letters
Letter | Betekenis |
Bescherming van personen tegen toegang tot gevaarlijke delen met: | |
A | Handrug |
B | Vinger |
C | Gereedschap |
D | Draad |
Bescherming van apparaat specifiek voor: | |
H | Hoogspanningsapparatuur |
M | Beweging tijdens watertest |
S | Stationair tijdens watertest |
W | Weersomstandigheden |
Waterbestendig of waterdicht? Is er een verschil?
Dagelijkse koffiesessies of sportschooltrainingen kunnen leiden tot onbedoeld contact tussen uw apparaten en vocht. En of uw apparaat waterbestendig of waterdicht is, maakt misschien wel een verschil. Hoewel deze twee termen qua betekenis veel op elkaar lijken, zijn ze niet hetzelfde.
Het meest gewilde kenmerk onder gadgets is hun bescherming tegen water en vocht. Als u naar Apple-producten kijkt, zoals hun AirPods Pro of hun nieuwere iPhone, ziet u de waterdichte functie gemarkeerd.
Hoewel waterdicht volledige waterbestendigheid zou moeten betekenen, is dat niet het geval met veel van je alledaagse gadgets. Waterbestendige gadgets zijn tot op zekere hoogte bestand tegen het binnendringen van water, maar niet 100%. Een apparaat met een waterdichtheid van IP67 kan bijvoorbeeld tijdelijke onderdompeling in vloeistoffen met een diepte van 15 cm tot 1 m aan.
Aangezien het onwaarschijnlijk is dat u met uw iPhone of uw waterdichte Bluetooth-luidspreker in een zwembad zou duiken, zijn de meeste niveaus van bescherming tegen het binnendringen van water voldoende voor de gemiddelde persoon.
Sommige gadgets zijn echter specifiek ontworpen voor onderwateractiviteiten. Apparaten zoals smartwatches zijn vaak metgezellen van mensen die hun sport serieus nemen. Zoek voor dergelijke gadgets naar hun ATM-classificatie, evenals hun IP-classificatie, om er zeker van te zijn dat ze onderdompeling in water en de duur van levensvatbare blootstelling aankunnen.

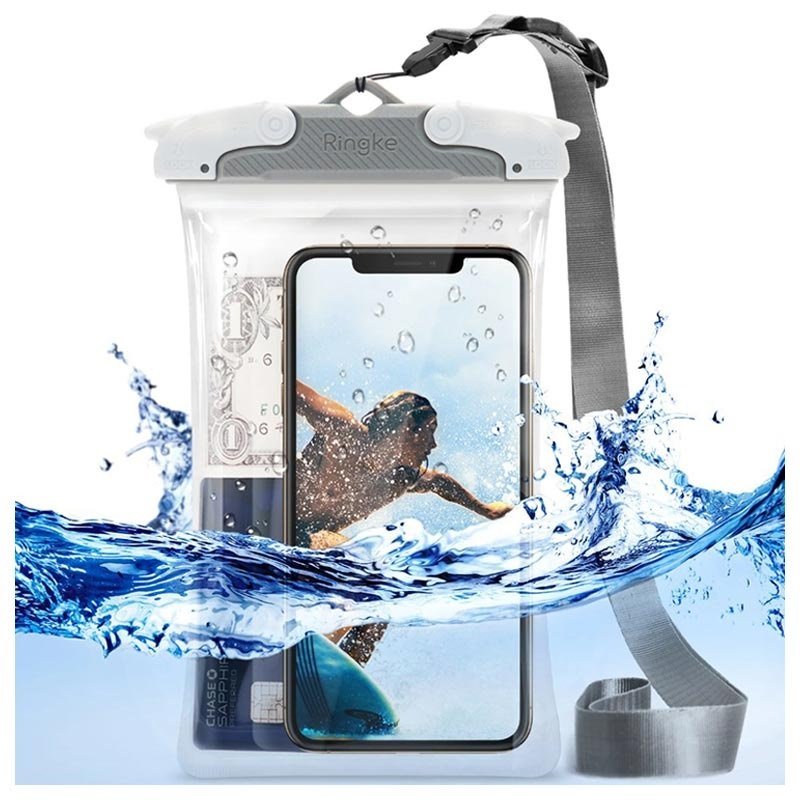

Hoesjes en Covers met IP-waarderingen
Hoezen voor uw apparaten of gadgets met waterafstotende eigenschappen hebben meestal een oppervlaktecoating die het binnendringen van water bemoeilijkt. Zelfs met een beschermingsgraad tegen binnendringen van water van 8, zijn uw apparaten niet bedoeld om langdurige blootstelling aan vocht aan te kunnen. Daarom is een geschikte waterdichte case of hoesje de juiste keuze.
De betonnen jungle-levensstijl vereist geen hogedruk, hoge temperatuurbestendige behuizingen. Maar een levensstijl die gedijt bij het uitdagen van de elementen, heeft er misschien een nodig. De IP-classificatie van de behuizing van 6K of 9K is het meest geschikt voor omgevingen met zware eisen.
De letter K-classificatie behoort echter niet tot de IEC 60529-normen. Tests voor de letter K worden gedefinieerd door ISO 20653 (ter vervanging van DIN 40050-9). Maar een hoesje met een IEC-classificatie van IPx9 biedt u dezelfde bescherming als een hoesje met IP69K-classificatie, omdat ze dezelfde watertest ondergaan.
Producten met een 6K-classificatie ondergaan tests met 75 liter water per minuut bij een druk van 1000 kPa op een afstand van 3 meter gedurende ten minste 3 minuten. Terwijl de 6K-test alleen een krachtige hogedrukstraal gebruikt, worden 9K-tests uitgevoerd met krachtige waterstralen op hoge temperatuur.
De 9K-test, die gelijk is aan de IEC-test voor IPx9, gebruikt 14 tot 16 liter water per minuut met een druk van 8 tot 10 MPa bij een temperatuur van 80°C op een afstand van 0,10 tot 0,15 meter. Kleine apparaten worden meestal op een draaitafel bevestigd en elke kant wordt gedurende 30 seconden getest. Grotere apparaten worden uit de vrije hand getest bij 1 min/m2 gedurende minimaal 3 minuten.
Snel overzicht van IP Codes/Waarderingen
Hier is een snel scanbare lijst om de meest essentiële details van IP-classificaties te leren kennen en hoe u er het beste van kunt maken.
• IP-classificaties/-codes zijn internationale normen voor alle elektrotechnologie. Ze informeren u over de mate van bescherming tegen het binnendringen van stof, water en vocht.
• IP-codes beginnen altijd met de IP-tekens gevolgd door twee cijfers. De twee extra letters zijn optioneel en geven meer informatie over bescherming.
• IP-codes bevatten geen leestekens. IP-66 is bijvoorbeeld een ongeldige IP-code.
• Het eerste cijfer geeft informatie over bescherming tegen het binnendringen van stof, terwijl het tweede cijfer informatie geeft over bescherming tegen het binnendringen van water.
• Classificaties met hogere cijfers bieden een betere bescherming. Een beoordeling met X suggereert dat dat type bescherming niet vereist is. Aan de andere kant informeert een 0-classificatie u dat er geen bescherming wordt geboden.
• Hoewel de letter K geen deel uitmaakt van de IP-classificatie, bieden behuizingen met een classificatie van 6K en 9K bescherming tegen hogedrukwaterstralen. Apparaten met 9K zijn ook beschermd tegen waterstralen op hoge temperatuur.
• Een IEC-classificatie van IPx9 biedt u dezelfde bescherming als een IP69K-classificatie.
• Ondanks de hoogste bescherming volgens de IP-code, zijn de meeste apparaten niet bedoeld om in vloeistoffen te worden ondergedompeld. Zoek naar de juiste ATM-code/classificatie voor gadgets die zijn ontworpen voor gebruik onder water.
Gewapend met kennis
Kennis is macht en als consument helpt accurate kennis bij het maken van de juiste keuzes. Nu u weet wat IP-codes onthullen over de bescherming die u en de interne onderdelen van uw apparaten wordt geboden, zal uw volgende aankoop u niet teleurstellen.
