SCART-kabels en -connectoren worden gebruikt voor het aansluiten van audiovisuele apparaten. De Europese norm is in Frankrijk gecreëerd en in 1977 geïntroduceerd als een manier om ingangssignalen te standaardiseren.
Het SCART-systeem kwam om RF-antenneconnectoren te vervangen en werd een standaard op AV-apparatuur zoals dvd-spelers, videorecorders en andere apparaten. Deze verbindingen bestonden uit enkele kabels die analoge signaalverbindingen verzamelden en een unieke SCART-connector die hielp bij het oplossen van verbindingsproblemen.
Hoewel je tegenwoordig nog steeds SCART-aansluitingen op sommige apparaten kunt vinden, zijn HDMI- en DVI-verbindingen de voorkeurskeuzes voor digitale overdracht. In deze blog kijken we naar de verschillende kenmerken van SCART-kabels en hun functionaliteit.
Waar staat SCART voor?
SCART staat voor Syndicat des Constructeurs d’ Appareils Radiorécepteurs et Téléviseurs, de organisatie die het heeft geïntroduceerd.
Wat is een SCART kabel?
SCART is een 21-pins connector die videosignalen in standaarddefinitie tussen twee AV-apparaten kan verwerken. Het is ook bidirectioneel, waardoor gegevens kunnen worden overgedragen vanaf elk aangesloten apparaat. Voordat digitaal de norm werd van AV-technologieën, hadden SCART-kabels en -connectoren de voorkeur, ondanks hun draaddikte en beheersbaarheidscoëfficiënt.
Hoewel het RGB, composiet en S-Video evenals stereo- en mono-audiosignalen ondersteunt, kan het ook worden gebruikt voor high-definition videosignalen. Met de komst van HDMI-kabels en -connectoren in moderne, platte tv’s is het gebruik van SCART-systemen echter afgenomen. Lees meer over het nieuwste AV-aansluitsysteem in onze blog Alles over HDMI-connectoren.
In moderne tijden staat SCART ook bekend als een Pertitel-connector of Euroconnector. Deze aansluiting is gestandaardiseerd als de CENELEC EN 50 049-1:1989 norm, ook wel de IEC 60933-1 norm genoemd.
Hoe ziet een SCART kabel eruit?

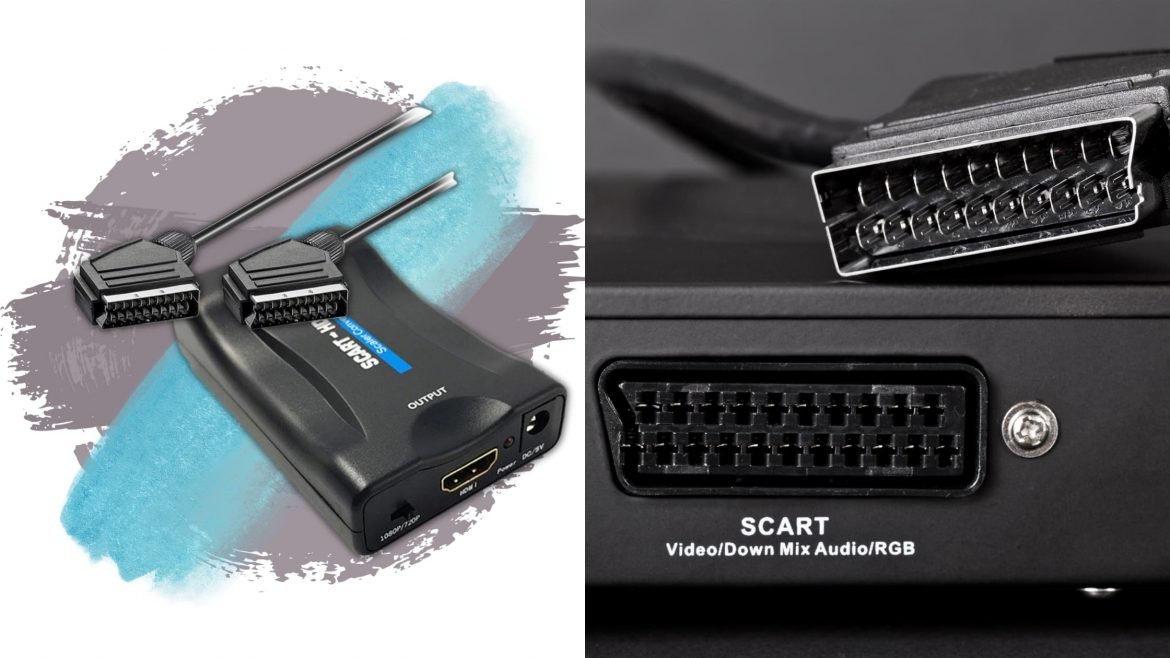

Zoals bij elke AV-kabel heeft een SCART-kabel een mannelijk uiteinde (SCART-kabels) die in de vrouwelijke poort past die in uw apparaat is verzonken. De mannelijke uiteinden hebben 21 pinnen en beide connectoren zijn ontworpen om slechts op één manier te passen.
Dit ontwerp maakt het onmogelijk om onjuiste verbindingen te maken. Deze kabels hebben meestal een maximale lengte van 10 tot 15 meter, waarbinnen ze de analoge signalen betrouwbaar kunnen overbrengen.
Wat zijn de verschillende soorten SCART-aansluitingen?
Als er geen kleine variaties in aanmerking worden genomen, kunnen SCART-sockets grofweg in de volgende drie typen worden ingedeeld.
• S-Video-SCART
Aangezien SCART een multifunctionele connector is, kunt u deze gebruiken om verbinding te maken met de S-Video SCART-poort. Deze poort kan ook worden gebruikt om een RGB SCART-kabel aan te sluiten; deze aansluiting levert echter alleen een composiet videobeeld op.
• RGB-SCART
Deze SCART-aansluiting is speciaal ontworpen om alleen RGB-signalen te ondersteunen. Hoewel de verbinding een betere kwaliteit biedt dan composietvideo, hangt de RGB-videokwaliteit af van de mogelijkheden van de TV/Video-processors van uw apparaat.
• Japanse 21-pins RGB
De Japanse versie van SCART, ook wel bekend als EIAJ TTC-003 of JP-21 A, heeft een andere pinlocatie dan zijn Europese tegenhanger. Deze sockets worden meestal aangetroffen in de XRGB-serie videoprocessors.The SCART system supports RGB, composite and S-Video; hence, some devices may have multi-purpose SCART sockets that will accept all three types of signals.
Wat zijn de verschillende soorten SCART-leads?
Composiet en RGB (met composiet synchronisatie) video, stereo audio input/output en digitale signalering worden uitgevoerd door SCART-kabels. Op de markt vindt u echter de keuze tussen twee soorten SCART-leads.
• Volledig bedrade SCART-kabel
Deze kabels zijn compatibel met een composietsignaal en RGB-video. Ze hebben alle pinnen aangesloten en stellen u dus in staat om het volledige potentieel van de SCART-kabel te benutten
• Alleen RGB SCART-kabel
Op de RGB SCART-kabels zijn alleen de RGB-pinnen aangesloten. Daarom kunnen ze alleen RGB-afbeeldingen dragen zonder de audio. Deze kabels kunnen directioneel zijn en vereisen extra kabels om de audiosignalen te transporteren.
Wat zijn de functies van elke SCART-pinconnector?
De volgende tabel belicht de functies van elke pin in uw Europese (EN 50049-1) SCART-kabel. Als u weet wat elke pin doet, kunt u mogelijke problemen met uw SCART-verbindingen achterhalen.
Connector Pin | Functie |
1 | Audio-uitgang (rechts) |
2 | Audio-ingang (rechts) |
3 | Audio-uitgang (links/mono) |
4 | Audio-aarde (pinnen 1, 2, 3 & 6 aarde) |
5 | RGB blauwe massa (pin 7 massa) |
6 | Audio-ingang (links/mono) |
7 | RGB Blauw omhoog |
8 | Status en beeldverhouding |
9 | RGB Groene massa (pin 11 massa) |
10 | Besturingsbus (AV.link) |
11 | RGB Groen omhoog |
12 | Gereserveerd / Data 1 (niet standaard) |
13 | RGB Rode massa (pin 15 massa) |
14 | Normaal Gegevenssignaalaarde (pin 8, 10 & 12 aarde) |
15 | RGB Rood omhoog |
16 | Blanking signaal-up |
17 | Composiet video-aarde (pin 19 & 20-aarde) |
18 | Blanking signaal massa (pin 16 massa) |
19 | Composiet video-uitgang |
20 | Composiet video-ingang |
21 | Schaal/Chassis |
Veelgestelde vragen over SCART
Waarom zijn SCART-kabels verguld? Is een vergulde SCART-connector beter dan de normale connector?
De vergulding op de connectoren is bedoeld om de metalen delen te beschermen tegen oxidatie. Tenzij u deze connectoren in een vochtige, vochtige omgeving gebruikt, of ze voortdurend in- en loskoppelt, biedt de vergulding weinig voordelen.
Kan ik mijn retro-gameconsoles met nieuwere tv’s spelen? Wat te doen als mijn tv geen SCART-aansluiting heeft?
Liefhebbers van vintage gameconsoles kunnen nog steeds genieten van hun favorieten op hun moderne televisietoestellen. Sommige nieuwere televisietoestellen hebben nog steeds SCART-poorten die u kunt gebruiken om uw videogames rechtstreeks aan te sluiten.

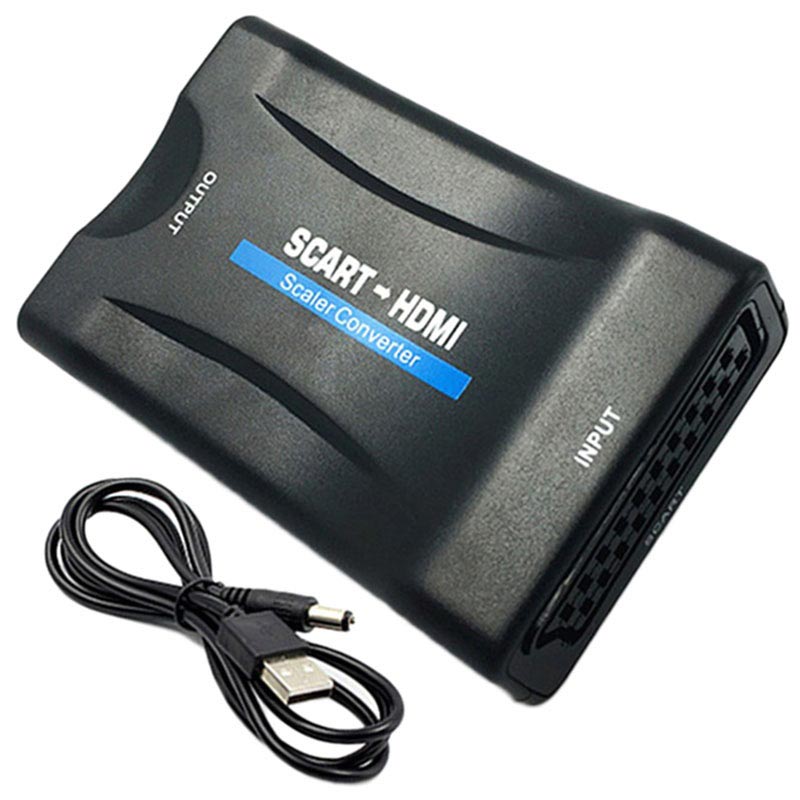

Maar als je alleen een HDMI-poort hebt, kun je met een SCART-naar-HDMI-adapter de verbinding tot stand brengen. U kunt ook verschillende soorten SCART-adapters gebruiken, zoals een SCART-naar-VGA-adapter en een SCART-naar-USB-adapter, om te profiteren van andere beeldschermen en monitoren.
Als alternatief kunt u ook profiteren van uw videorecorder of dvd-speler met een SCART-aansluiting. Deze apparaten hebben meestal twee SCART-poorten waarmee u de verbindingen in serie kunt schakelen.
Sluit uw console aan op de SCART-poort van de speler en de andere poort van het apparaat op de tv. Zet de gameconsole en de tv AAN en schakel over naar het juiste kanaal om te beginnen met gamen.
Je kunt meer lezen in onze blog over het spelen van oude consoles op nieuwe tv’s om de beste oplossing te vinden voor je gameconsole en tv-koppeling.
Kan ik meerdere vintage gameconsoles aansluiten op een enkele SCART-poort?
Mogelijk hebt u meerdere apparaten die strijden om dezelfde SCART-poort op uw AV-apparatuur. Het aansluiten en loskoppelen van draden kan lastig zijn als al deze apparaten met dezelfde frequentie worden gebruikt.
De oplossing hiervoor is om een multi-SCART-adapter te kopen, ook wel een SCART-schakelkast of splitter genoemd, waarmee u meerdere aansluitingen kunt hebben. Deze adapters zijn beschikbaar als handmatig (selecteer het apparaat handmatig), automatisch (selecteert automatisch het actieve apparaat) en op afstand bestuurbaar (schakel tussen apparaten met behulp van een afstandsbediening).
Waarom werkt mijn SCART-kabel niet? Hoe maak ik een SCART-kabel schoon?
De SCART-kabel is ontworpen om in slechts één positie te passen. Daarom zouden onjuiste verbindingen van de pinnen geen probleem moeten zijn. Als de aansluiting van de connector perfect is en het probleem blijft bestaan, dan zijn hier een paar dingen die u kunt doen om de verbinding werkend te krijgen.
Uw kabel en stopcontacten hebben mogelijk een schoonmaakbeurt nodig. Voordat u met het reinigingsproces begint, moet u ervoor zorgen dat alle apparaten en kabels zijn losgekoppeld en niet zijn aangesloten op een voedingsbron. Gebruik een zachte borstel en een pluisvrije microvezeldoek om stof en vuil weg te vegen. Als alternatief zal perslucht ook de klus klaren.
Je kunt ook naar binnen gaan met een tandenstoker of een oordopje om in de hoeken en gaten te komen. Wees voorzichtig bij het schoonmaken met scherpe voorwerpen. Een pincet kan ook helpen bij het aanpassen van pinnen die een beetje verbogen lijken.
Soms kan een klein beetje roest of corrosie een zwakke verbinding veroorzaken. U kunt schuurpapier gebruiken om het voorzichtig af te schrapen. Hardnekkig vuil kan worden verwijderd met een isopropyloplossing of geschikte reinigingsmiddelen. Zorg ervoor dat alles volledig droog is voordat u het opnieuw gebruikt.
Als het reinigen de problemen niet heeft opgelost, raadpleeg dan het gedeelte over de pinfunctie om te bepalen welke pin niet werkt. Het probleem kan ook liggen bij de hardware of onjuiste sockets. Overweeg een nieuwe SCART-kabel te kopen of zoek hulp van een professional.
Waarin verschilt de JP-21 SCART van de IEC 60933-1-standaard?
De volgende tabel toont de functie van de verschillende pinnen in de Japanse versie van de SCART-connectoren.
Connector Pin | Functie |
1 | Audio-ingang (links) |
2 | Audio-uitgang (links) |
3 | Audio-aarde |
4 | Audio-aarde |
5 | Audio-ingang (rechts) |
6 | Audio-uitgang (rechts) |
7 | Videoaarde |
8 | Videoaarde |
9 | Composiet video-ingang |
10 | Composiet video-uitgang |
11 | AV-bedieningsingang |
12 | Ym invoer |
13 | Rode signaalgrond |
14 | Grond |
15 | Rood signaal I/O |
16 | Ys invoer |
17 | Groene signaalaarde |
18 | Blauwe signaalaarde |
19 | Groen signaal I/O |
20 | Blauw signaal I/O |
21 | Schaal/Chassis |
Wat is het verschil tussen SCART en DVI?
SCART-kabels zijn bedoeld voor analoge signaalverbindingen, terwijl DVI (Digital Visual Interface) is ontworpen om ongecomprimeerde digitale video te verzenden. Een ander verschil is dat de DVI-kabels geen audiosignalen kunnen dragen. In tegenstelling tot DVI kunnen SCART-kabels stereo- en mono-audiosignalen overbrengen.
Hoewel de twee interfaces verschillend zijn, kunt u adapters en kabels vinden waarmee u SCART-naar-DVI- en DVI-naar-SCART-verbindingen tussen apparaten kunt maken.
Wat is het verschil tussen SCART en HDMI?
De twee interfaces kunnen zowel audio als video verzenden. SCART-kabels kunnen echter analoge audio- en videosignalen verwerken, terwijl HDMI (High-Definition Multimedia Interface) ongecomprimeerde videogegevens en gecomprimeerde of ongecomprimeerde digitale audiogegevens ondersteunt.
In vergelijking met de maximale resolutie van 560p van SCART, wordt HDMI geleverd met ondersteuning voor 1080p-resolutie. HDMI heeft ook een groter aantal compatibele apparaten dan SCART.
HDMI is de nieuwste standaard en is te vinden op bijna alle moderne audio-video-apparaten. Het is ook achterwaarts compatibel met single-link DVI digitale video (DVI-D of DVI-I), maar niet met DVI-A of dual-link DVI.
Verbindingen tussen HDMI- en SCART-apparaten zijn mogelijk via HDMI-naar-SCART- en SCART-naar-HDMI-kabels en -adapters.
