iPhone 4S camera aan de achterkant vervangen

Voordat u de iPhone uit elkaar haalt, zorg ervoor dat het uitgeschakeld is.

Verwijder de twee 3,6 mm Pentalobe schroeven naast de dock aansluiting.

Tijdens montage, raden wij u aan de 5-punts schroeven te vervangen door gelijkwaardige Phillips schroeven. Bij ons vindt u zowel het gereedschap als de schroven die nodig zijn om de Pentalobe schroeven met Phillips schroeven te vervangen.

De 5-punts schroevendraaier mag slechts éénmaal worden gebruikt, omdat het de schroeven kan beschadigen.

Duw de achterkant van de iPhone naar boven toe.

De achterkant zal ongeveer 2 mm schuiven.

Trek de achterkant uit de iPhone, en wees voorzichtig om de plastic klemhaakjes aan de achterzijde niet te beschadigen.

Verwijder de achterkant van de iPhone.

Verwijder de volgende schroeven waarmee de batterij connector aan het logic board vast zit:

Een 1,7 mm Phillips schroef

Een 1,5 mm Phillips schroef

Gebruik een plastic openingstool om het drukcontact onder de batterij aansluiting vandaan te halen.

Bij het opnieuw installeren van het drukcontact, zorg ervoor om deze te reinigen met een ontvetter zoals Windex of isopropylalcohol. De olie op uw vingers heeft het potentieel om draadloze interferentie te creëren.

Gebruik de rand van de plastic openingstool om voorzichtig de batterij connector los te wrikken uit de aansluiting op het logic bord.

Wees erg voorzichtig om alleen maar de batterij aansluiting los te wrikken op en niet de connector op het logic board. Als je de connector op het logic board loswrikt, kunt u de connector breken.

Plaats de rand van de plastic openingstool tussen de batterij en de behuizing vlakbij de linkeronderhoek van de iPhone.

Voer de plastic openingstool langs de rechterrand van de batterij en loswrikt op verschillende punten om deze volledig te scheiden van de lijm waarmee de batterij aan de behuizing vast zit.

Gebruik het blootgestelde doorzichtige plastic lipje om de batterij uit de lijm op te tillen waarmee de de batterij aan de iPhone vast zit.

Verwijder de batterij.

Verwijder de volgende schroeven waarmee het beschermkapje van de dock connector kabel op het logic board vast zit:

Een 1.5 mm Phillips schroef

Een 1.2 mm Phillips schroef

Verwijder het metalen beschermkapje van de dock connector kabel.

Gebruik de rand van een plastic openingstool om de dock kabel los te wrikken uit de aansluiting op het logic board.

Trek de dock connector kabel van de lijm waarmee hij aan het logic board en de zijkant van de luidspreker behuizing vast zit.

Gebruik de rand van een plastic openingstool om de GSM antenne kabel los te wrikken van de aansluiting op het logic board.

Maak de GSM antenne kabel los van de metalen vingers gehecht aan het logic board.

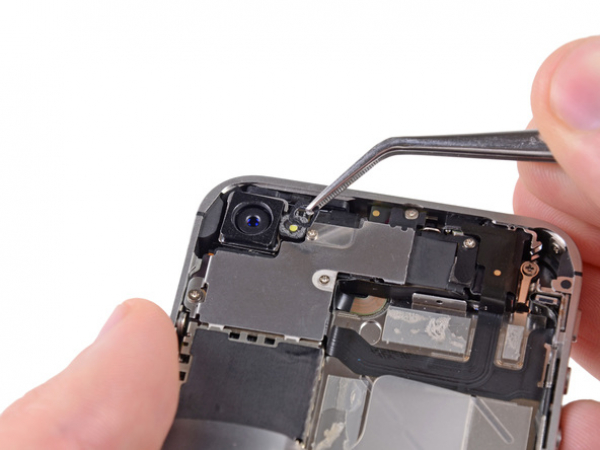

Gebruik indien nodig een pincet of een openingstool om de buitenste plastic ring die op de flitser van de camera aan te achterkant te verwijderen.

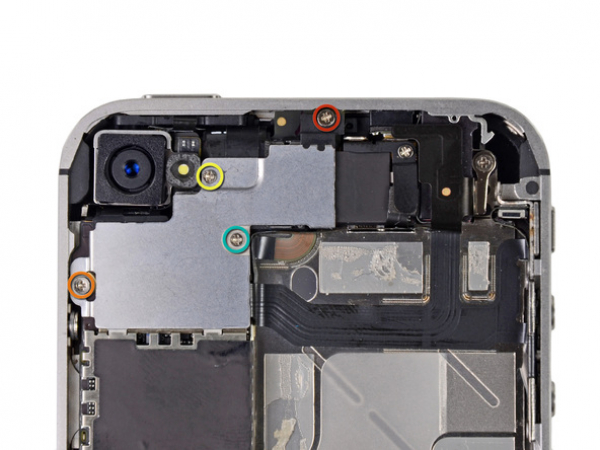

Verwijder de volgende vier schroeven waarmee het beschermkapje van de kabel op het logic board vast zit:

Een 2.7 mm Phillips schroef

Een 2.6 mm Phillips schroef

Een 1.3 mm Phillips schroef

Een 1.2 mm Phillips schroef

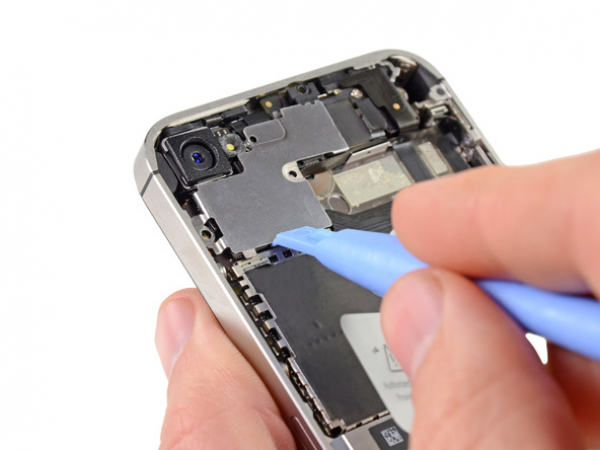

Gebruik de rand van een plastic openingstool om de klemmetjes van het beschermkapje van de kabel los te maken van hun sleuven in de EMI-afscherming op het logic board.

Til het beschermkapje van de kabel naast de bovenkant en verwijder het van de iPhone.

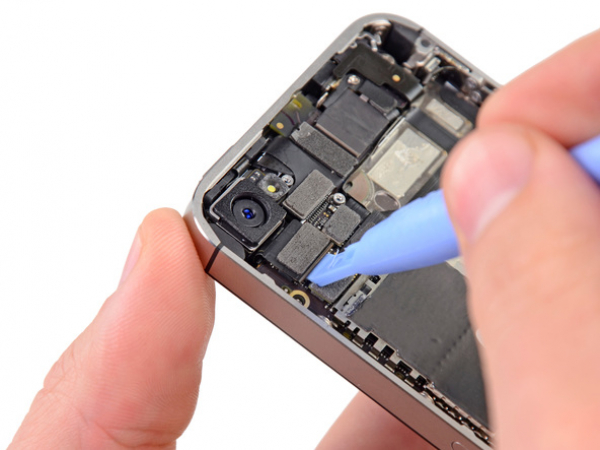

Gebruik de rand van een plastic openingstool om de connector van de camera aan de achterkant los te wrikken uit de aansluiting op het logic board.

Wees voorzichtig dat u onderdelen rondom de omgeving van het logicboard niet beschadigt tijdens het loswrikken.

Verwijder de camera aan de achterkant van de iPhone.

Er is een kleine rubberen afdichting die onder de camera aan de achterkant zit. Zorg ervoor dat deze correct wordt geplaatst vóór montage.
