iPhone 4S Speaker behuizing montage

Voordat u de iPhone uit elkaar haalt, zorg ervoor dat het uitgeschakeld is.

Verwijder de twee 3,6 mm Pentalobe schroeven naast de dock aansluiting.

Tijdens montage, raden wij u aan de 5-punts schroeven te vervangen door gelijkwaardige Phillips schroeven. Bij ons vindt u zowel het gereedschap als de schroven die nodig zijn om de Pentalobe schroeven met Phillips schroeven te vervangen.

De 5-punts schroevendraaier mag slechts éénmaal worden gebruikt, omdat het de schroeven kan beschadigen.

Duw de achterkant van de iPhone naar boven toe.

De achterkant zal ongeveer 2 mm schuiven.

Trek de achterkant uit de iPhone, en wees voorzichtig om de plastic klemhaakjes aan de achterzijde niet te beschadigen.

Verwijder de achterkant van de iPhone.

Verwijder de volgende schroeven waarmee de batterij connector aan het logic board vast zit:

Een 1,7 mm Phillips schroef

Een 1,5 mm Phillips schroef

Gebruik een plastic openingstool om het drukcontact onder de batterij aansluiting vandaan te halen.

Bij het opnieuw installeren van het drukcontact, zorg ervoor om deze te reinigen met een ontvetter zoals Windex of isopropylalcohol. De olie op uw vingers heeft het potentieel om draadloze interferentie te creëren.

Gebruik de rand van de plastic openingstool om voorzichtig de batterij connector los te wrikken uit de aansluiting op het logic bord.

Wees erg voorzichtig om alleen maar de batterij aansluiting los te wrikken op en niet de connector op het logic board. Als je de connector op het logic board loswrikt, kunt u de connector breken.

Plaats de rand van de plastic openingstool tussen de batterij en de behuizing vlakbij de linkeronderhoek van de iPhone.

Voer de plastic openingstool langs de rechterrand van de batterij en loswrikt op verschillende punten om deze volledig te scheiden van de lijm waarmee de batterij aan de behuizing vast zit.

Gebruik het blootgestelde doorzichtige plastic lipje om de batterij uit de lijm op te tillen waarmee de de batterij aan de iPhone vast zit.

Verwijder de batterij.

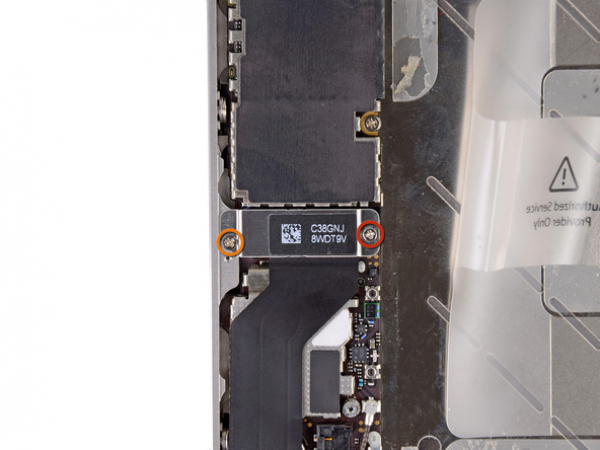

Verwijder de volgende schroeven waarmee de dock aansluiting kabel cover aan het logic board bevestigd zit:

Een 1.5 mm Phillips schroef

Een 1.2 mm Phillips schroef

Verwijder de metalen dock aansluiting kabel cover.

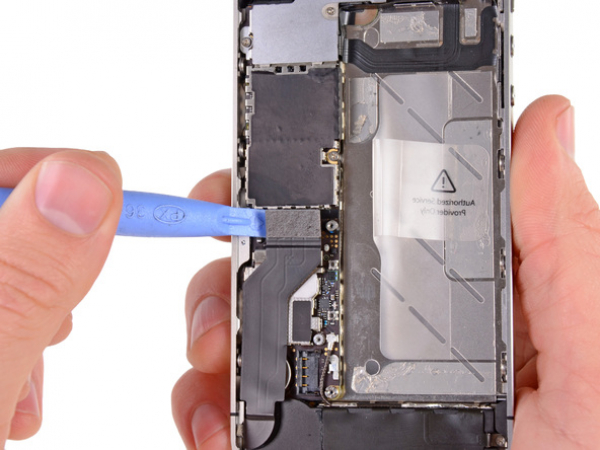

Gebruik de rand van een plastic openingstool om de dock kabel los te wrikken van de aansluiting op het logic board.

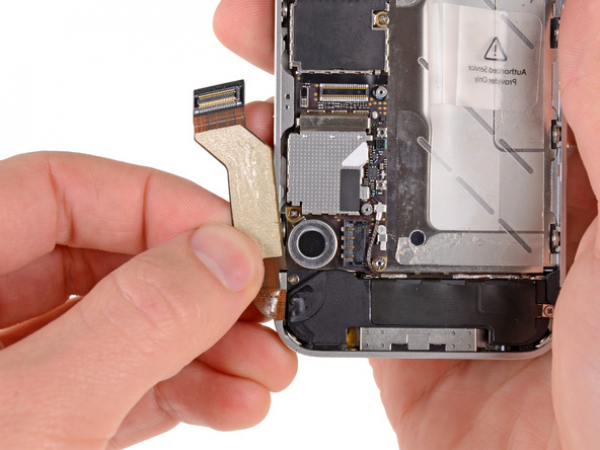

Verwijder de dock aansluiting kabel van de lijm waardoor het op het logic board bevestigd zit en de rand van de speaker behuizing.

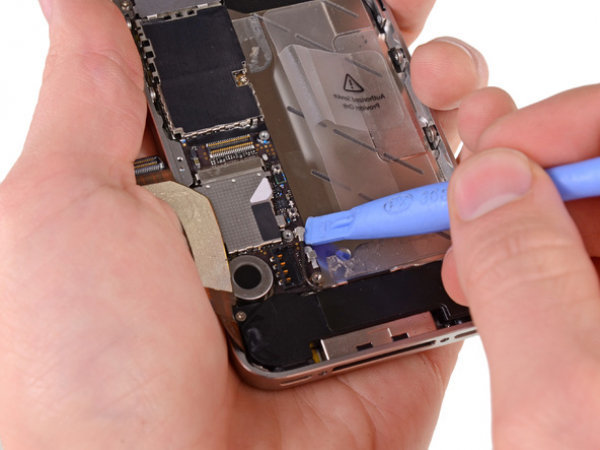

Gebruik de rand van de plastic openingstool om de GSM antenne kabel los te wrikken uit de aansluiting op het logic board.

Verwijder de GSM antenne kabel van onderaan de metalen vingers die aan het logic board bevestigd zitten.

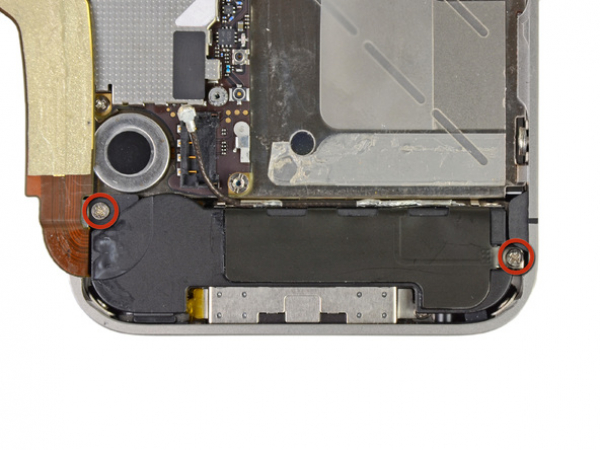

Verwijder de twee 2.4 mm Phillips schroeven waarmee de speaker behuizing aan de buitencase bevestigd zit.

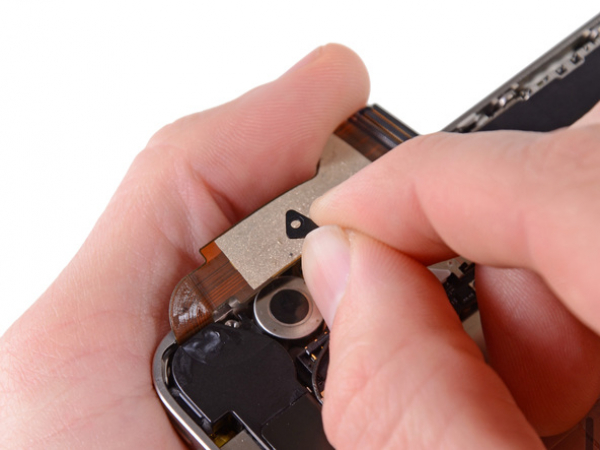

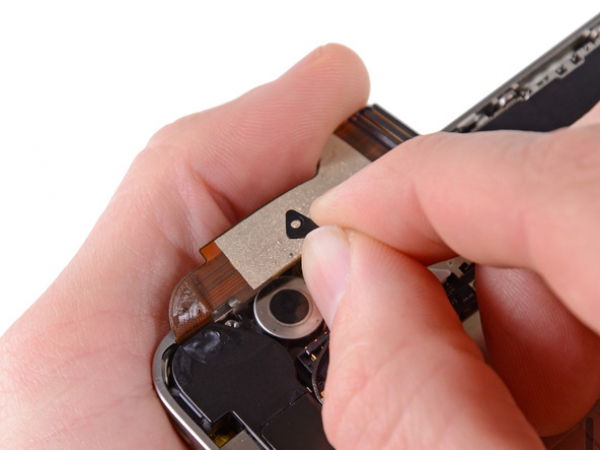

Verwijder de kleine zwarte afstandhouder die onder de Phillips schroef zat bij de vibrator.

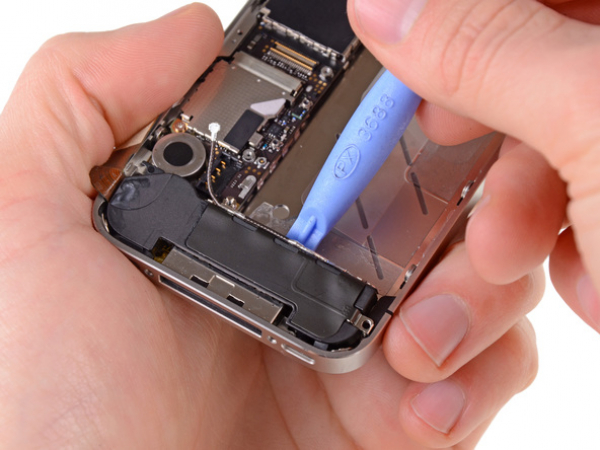

Gebruik de plastic openingstool om de speaker behuizing uit de iPhone te tillen en zorg ervoor dat de EMI fingers die aan de antenne bevestigd zitten niet te beschadigen.

Verwijder de speaker behuizing.

Voordat u de schroeven van de speaker weer vast schroeft, moet u er eerst voor zorgen dat de Wifi aarding vingers geïnstalleerd zijn onder het lipje van de iPhone metalen behuizing net als op de derde foto.

Voordat u de iPhone weer in elkaar zet, zorg dat alle metalen contactpunten tussen de aarding vingers van de Wi-Fi antenne en de behuizing van de iPhone goed schoongemaakt zijn, met een ontvetter zoals Windex of isopropylalcohol. De olie op uw vingers heeft het potentieel om problemen met draadloze interferentie te creëren.
