iPhone 6 batterij vervangen


Stap 1 - Pentalobe Schroeven

  • Schakel de iPhone uit voordat je begint met het demonteren.

  • Verwijder de twee 3,6 mm Pentalobe schroeven naast de Lightning-connector.

Stap 2 - ISclack Openingsprocedure
Naar boven

  • De volgende drie stappen tonen de openingsprocedure met behulp van de iSclack, een geweldig hulpmiddel voor het veilig openen van de iPhone 6, die wij aanbevelen voor iedereen die hun toestel meer dan een keer gaan repareren. Als je geen gebruik maakt van de iSclack, ga verder naar stap 5.

  • Als de plastic dieptemeter aan het midden van de iSclack is aangesloten, verwijder deze nu - het is niet nodig voor grotere telefoons, zoals de iPhone 6.

  • Sluit de handgreep van de iSclack om de zuignappen van elkaar af te halen.

thumb image 1
thumb image 2

Stap 3

  • Plaats de onderkant van je iPhone tussen de zuignappen.

  • Plaats de bovenste zuignap van de iSclack tegen het scherm, net boven (maar niet op) de home-knop.

  • Open de handgrepen en monteer de zuignappen van de iSclack. Centreer de zuignappen en druk ze stevig op de boven- en onderkant van de iPhone.

thumb image 1
thumb image 2

Stap 4

  • Houd je iPhone vast en sluit de handgreep van de iSclack om de zuignappen te scheiden en het frontpaneel omhoog te trekken van de achterkant.

  • De iSclack is ontworpen om de iPhone veilig te openen, net genoeg om de stukken te scheiden, maar niet genoeg om de display-kabels te beschadigen.

  • Haal de twee zuignappen van je iPhone af.

  • Sla de volgende drie stappen over en ga verder naar stap 8.

Stap 5 - Frontpaneel
Naar boven

  • Als je geen gebruik maakt van de iSclack, gebruik dan een gewone zuignap om het frontpaneel omhoog te trekken.

  • Druk de zuignap op het scherm, net boven de home-knop.

  • Zorg ervoor dat de zuignap helemaal op het scherm is geplaatst voor een goede afdichting.

Stap 6

  • Trek de iPhone omlaag met je hand en trek tegelijk de zuignap omhoog om het frontpaneel weg te trekken van de achterkant.

  • Wees geduldig en werk op volle kracht. Het frontpaneel is veel strakker bevestigd dan bij de meeste apparaten.

  • Met behulp van de plastic openingstool, trek je de zuignap omhoog om de achterkant los te maken van het frontpaneel.

  • Er zijn verschillende klemmetjes op het frontpaneel die aan de achterkant zijn bevestigd. Je moet misschien een combinatie van de zuignap en de plastic openingstool gebruiken om het frontpaneel los te maken.

thumb image 1
thumb image 2

Stap 7

  • Trek aan de plastic kern om de vacuüm van de zuignap los te maken.

  • Verwijder de zuignap van het frontpaneel.

thumb image 1
thumb image 2

Stap 8

  • Trek de home-knop einde van de assemblage weg van de achterkant. Gebruik de bovenkant van de iPhone als een scharnier.

  • Houd het frontpaneel in een hoek van 90 graden ten opzichte van de achterkant, totdat het helemaal wordt verwijderd. Als het frontpaneel valt, kan je de scherm kabels en hun connectoren op het logic board beschadigen.

thumb image 1
thumb image 2

Stap 9

  • Verschillende klemmetjes langs de bovenrand van het frontpaneel vormen een gedeeltelijke scharnier, waardoor het frontpaneel opent als een boek.

  • Breng de klemmetjes tijdens het monteren net onder de bovenrand van de achterkant. Schuif het frontpaneel omhoog totdat de bovenrand gelijk ligt met de achterkant.

Stap 10

  • Verwijder de volgende vijf Phillips #00 schroeven waarmee de kabelhouder van het frontpaneel vastzit:

  • Drie 1,2 mm schroeven

  • Eén 1,7 mm schroef

  • Eén 3,1 mm schroef

Stap 11

  • Verwijder de kabelhouder van het frontpaneel assemblage van het logic board.

thumb image 1
thumb image 2

Stap 12

  • In de volgende vier stappen, zorg ervoor dat je alleen maar de kabel connectors verwijdert, en niet hun houders op het logic board.

  • Gebruik het platte uiteinde van een spudger om de front camera en de sensor kabel-connector los te koppelen.

thumb image 1
thumb image 2

Stap 13

  • Gebruik het platte uiteinde van een spudger om de home-knop kabel-connector los te koppelen.

thumb image 1
thumb image 2

Stap 14

  • Gebruik het platte uiteinde van een spudger om de digitizer kabel-connector los te koppelen.

thumb image 1
thumb image 2

Stap 15

  • Tot slot, gebruik de platte kant van een spudger om de display datakabel-connector los te koppelen.

  • Bij het monteren van je telefoon, kan de scherm datakabel uit de connector wegglippen. Dit kan resulteren in witte lijnen of een leeg scherm bij het inschakelen van je telefoon. Als dat gebeurt, sluit gewoon de kabel weer aan en herstart uw telefoon. De beste manier om je telefoon te herstarten is om de batterij connector los te koppelen en opnieuw te verbinden.

Stap 16

  • Verwijder het frontpaneel van de achterkant.

Stap 17 - Batterij Connector
Naar boven

  • Verwijder de volgende Phillips #00 schroeven van de batterij connector houder:

  • Eén 2,2 mm schroef

  • Eén 3,2 mm schroef

Stap 18

  • Verwijder de metalen batterij connector houder van de iPhone.

Stap 19

  • Gebruik een plastic openingstool om de batterij connector voorzichtig los te maken van de aansluiting op het logic board.

  • Zorg ervoor dat je alleen maar de batterij connector omhoog trekt, en niet de aansluiting op het logic board. Als je het logic board aansluiting omhoog wrikt, kan je de connector volledig breken.

Stap 20 - Batterij
Naar boven

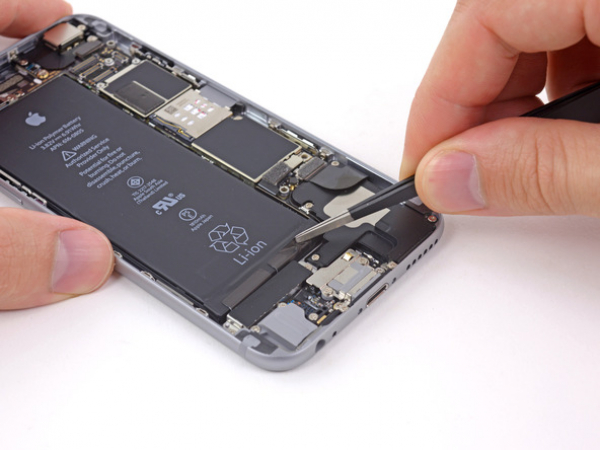

  • Laat het eerste plakbandje van de onderste rechterkant van de batterij zitten.

  • Gebruik je vingers of een pincet, en wees extra voorzichtig bij het werken in de buurt van de accu-bij het aanraken van een lithium-ion batterij kunnen gevaarlijke chemische stoffen vrijkomen en brand veroorzaken.

Stap 21

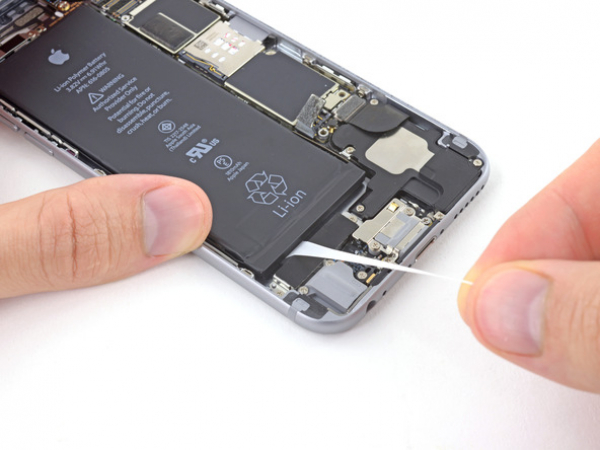

  • Trek het plakbandje weg van de batterij, naar de onderkant van de iPhone.

  • Zorg ervoor dat het plakbandje niet in contact komt met de accu zelf of onderdelen aan de onderkant van de telefoon, omdat het plakbandje kan scheuren.

  • Blijf aan het plakbandje trekken, totdat het langzaam verwijderd is van de telefoon, tussen de batterij en de achterkant. Wanneer je een verhoogde weerstand van het plakbandje voelt, stop met het trekken en ga verder met de volgende stap.

  • Indien het batterij plakbandje op enig moment scheurt tijdens het verwijderen, gebruik je je vingers of een pincet om de resterende lijmresten te verwijderen, en verder te trekken.

  • Als een van de plakbandjes afbreekt onder de batterij en kan niet worden gebruikt, probeer het resterende plakbandje te verwijderen, en ga dan verder met stap 25.

thumb image 1
thumb image 2

Stap 22

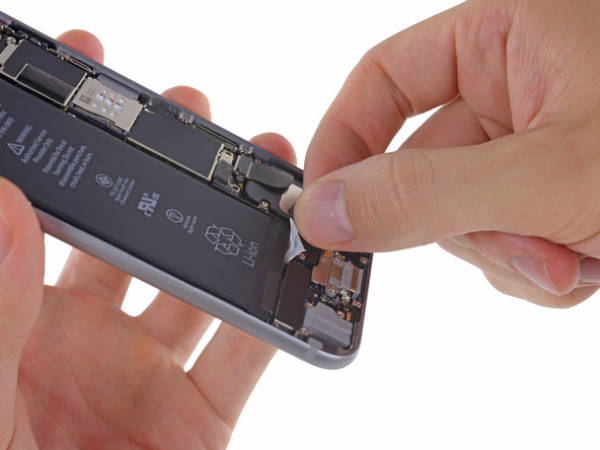

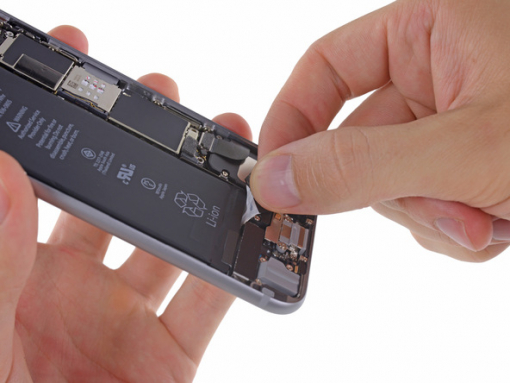

  • Wanneer je een verhoogde weerstand van het plakbandje voelt, trek het voorzichtig rond de rechter benedenhoek van de batterij.

  • Blijf het plakbandje omhoog trekken en weg van de rechterkant van de batterij, waardoor het langzaam verwijderd wordt tussen de accu en de achterkant, totdat het plakbandje losgemaakt is van de iPhone.

  • Zorg ervoor dat het plakbandje niet in contact komt met de batterij connector, want dan kan het scheuren.

Stap 23

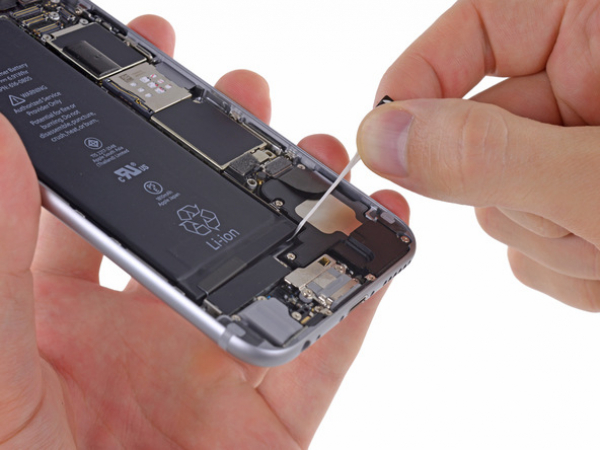

  • Trek het tweede plakbandje van de accu van de linkerbenedenhoek van de batterij.

  • Nogmaals, trek het plakbandje omhoog en weg van de batterij, waardoor het langzaam verwijderd wordt tussen de accu en de achterkant.

  • Blijf het plakbandje trekken totdat je een verhoogde weerstand voelt, en stop dan.

thumb image 1
thumb image 2
thumb image 3

Stap 24

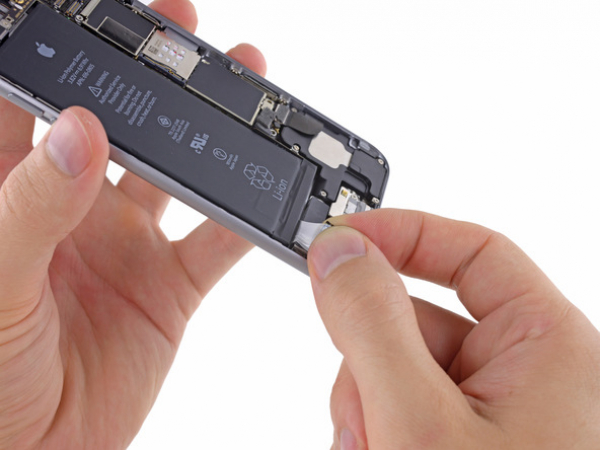

  • Als je een verhoogde weerstand voelt van het plakbandje, trek het voorzichtig rond de linker benedenhoek van de batterij.

  • Zorg ervoor dat het plakbandje niet in contact komt met de hoek van de batterij, want dan kan het scheuren.

  • Blijf het plakbandje omhoog trekken en weg van de linkerrand van de batterij, waardoor het langzaam verwijderd wordt van de accu en de achterkant, totdat het plakbandje losgemaakt is van de iPhone.

  • Als je beide plakbandjes succesvol hebt verwijderd, sla de volgende twee stappen over en ga verder met stap 27.

  • Als een van de plakbandjes afgebroken is onder de accu en kan niet worden gebruikt, ga verder met de volgende stap hieronder.

Stap 25

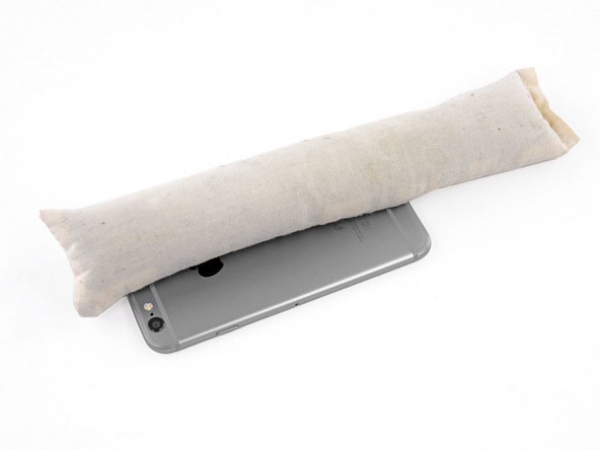

  • Als een van de plakbandjes afgebroken is en de batterij blijft vast zitten aan de achterkant, gebruik een haardroger om de achterkant direct achter de batterij te verwarmen.

Stap 26

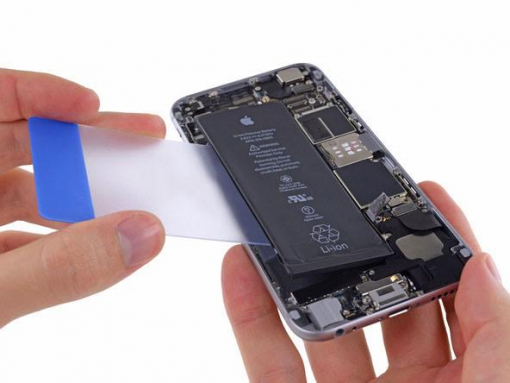

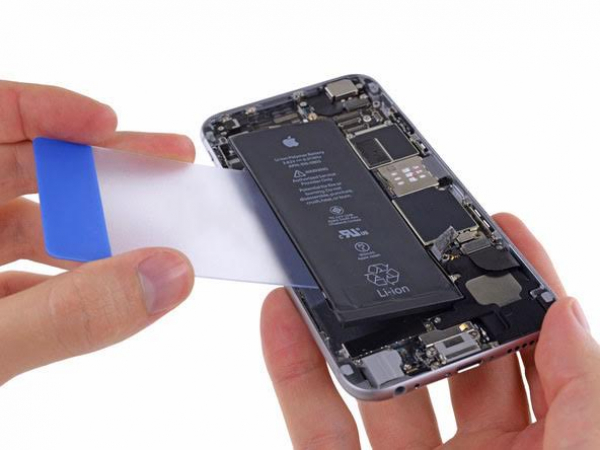

  • Plaats een plastic kaart tussen de batterij en de achterkant.

  • Zorg ervoor dat je het logic board niet beschadigt.

  • Wees voorzichtig en houd de kaart zo vlak mogelijk om te voorkomen dat de batterij buigt, waardoor het beschadigd kan raken en gevaarlijke chemische stoffen vrij kunnen komen.

  • Druk de kaart verder in om de lijm achter de batterij los te maken.

Stap 27

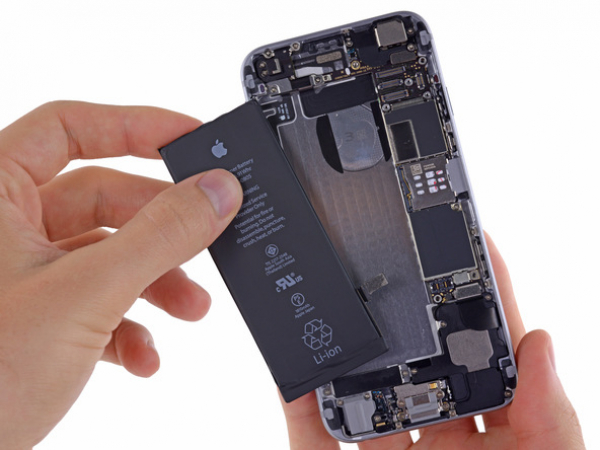

  • Verwijder de batterij van de iPhone.

De accu van je Apple iPhone 6 smartphone kan je zelf vervangen, snel en makkelijk met behulp van deze handleiding.
